Разработали ППР на монтаж металлических козырьков

Как мы определили состав ППР для металлоконструкций козырьков

Проектирование начали с проверки чертежей металлоконструкций козырьков, планов фасадов, проектных отметок, размеров и масс элементов. Дополнительно запросили сведения об узлах крепления, несущем основании, доступных грузоподъёмных средствах и ограничениях площадки. Такой аудит помог отделить подтверждённые данные от вопросов, которые требовали уточнения до подготовки организационно-технологических решений.

Аудит исходных данных

Проверили чертежи металлоконструкций козырьков, планы фасадов, проектные отметки, размеры и массы элементов. Дополнительно запросили сведения об узлах крепления, несущем основании, доступных грузоподъёмных средствах и ограничениях площадки.

Формирование состава ППР

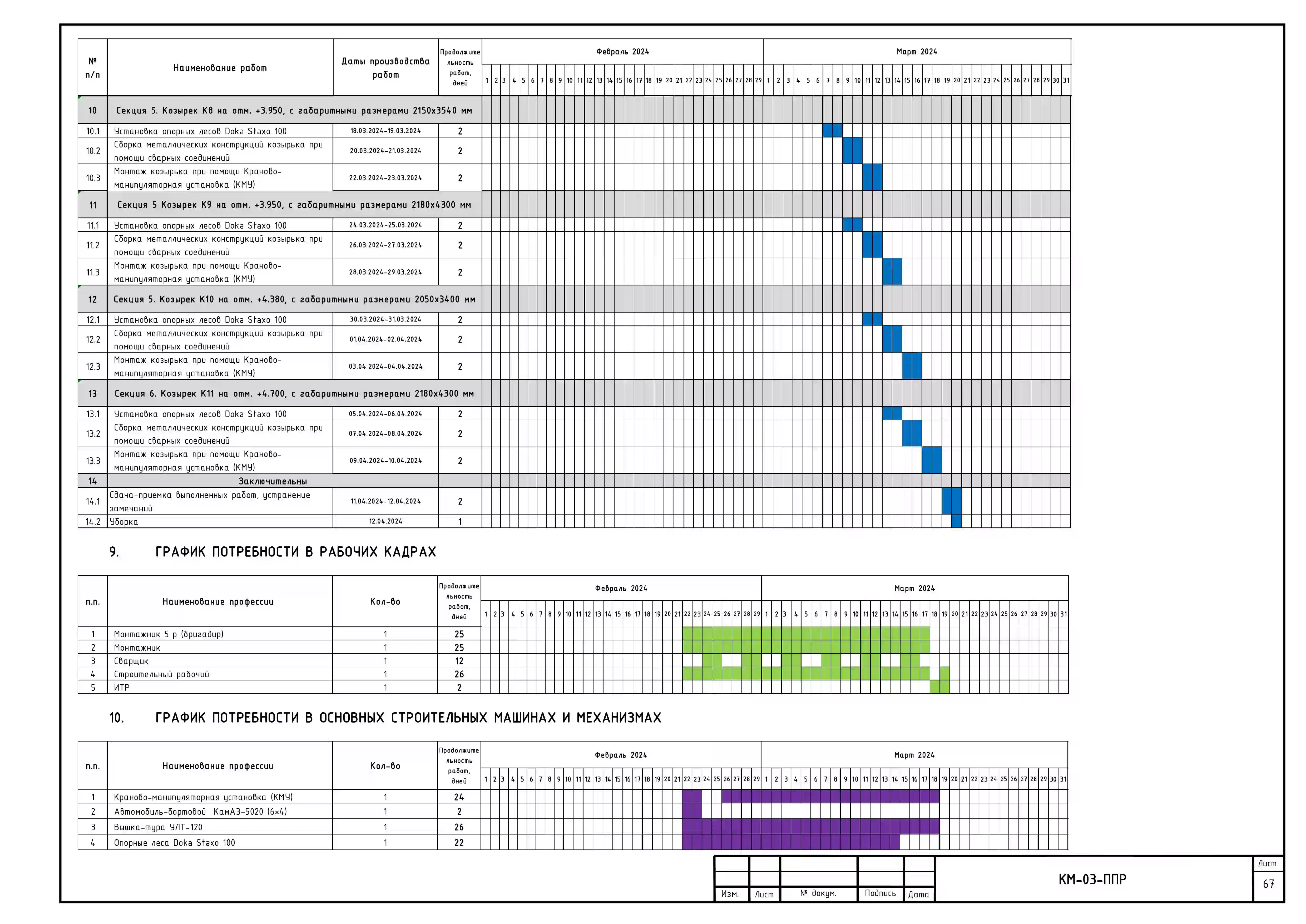

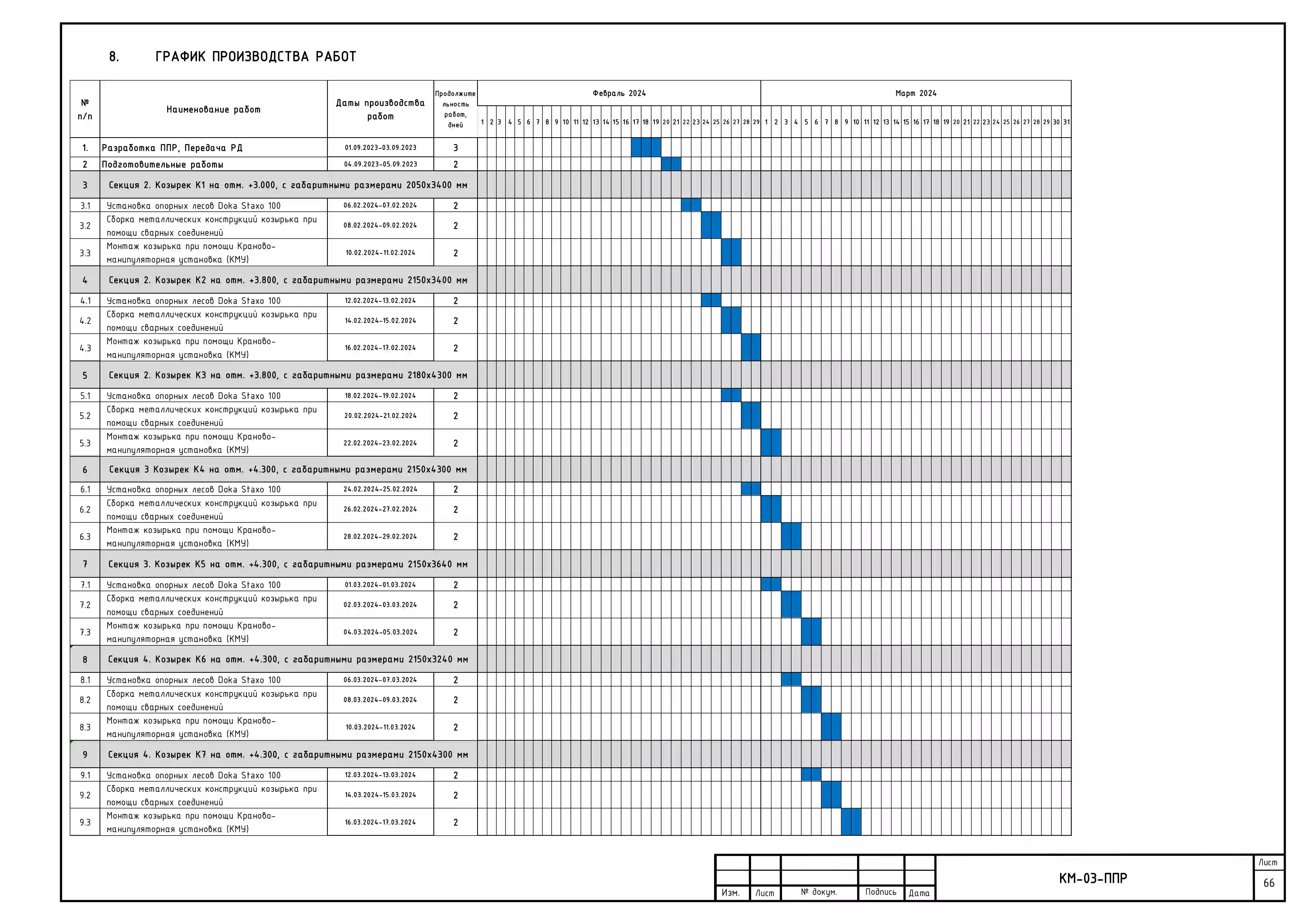

Состав ППР сформировали по фактической конфигурации козырьков. В него включили:

• пояснительную записку;

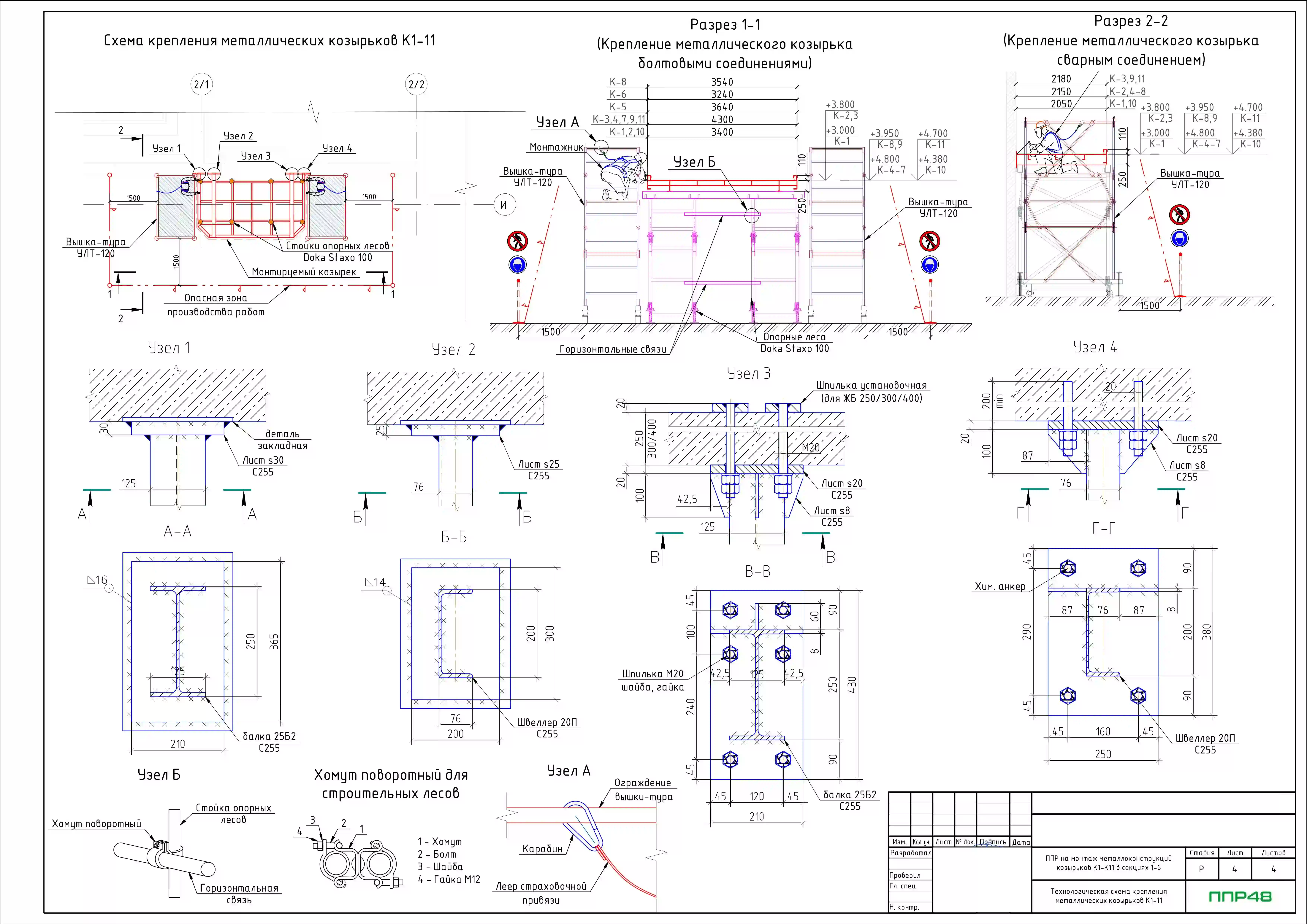

• графические привязки;

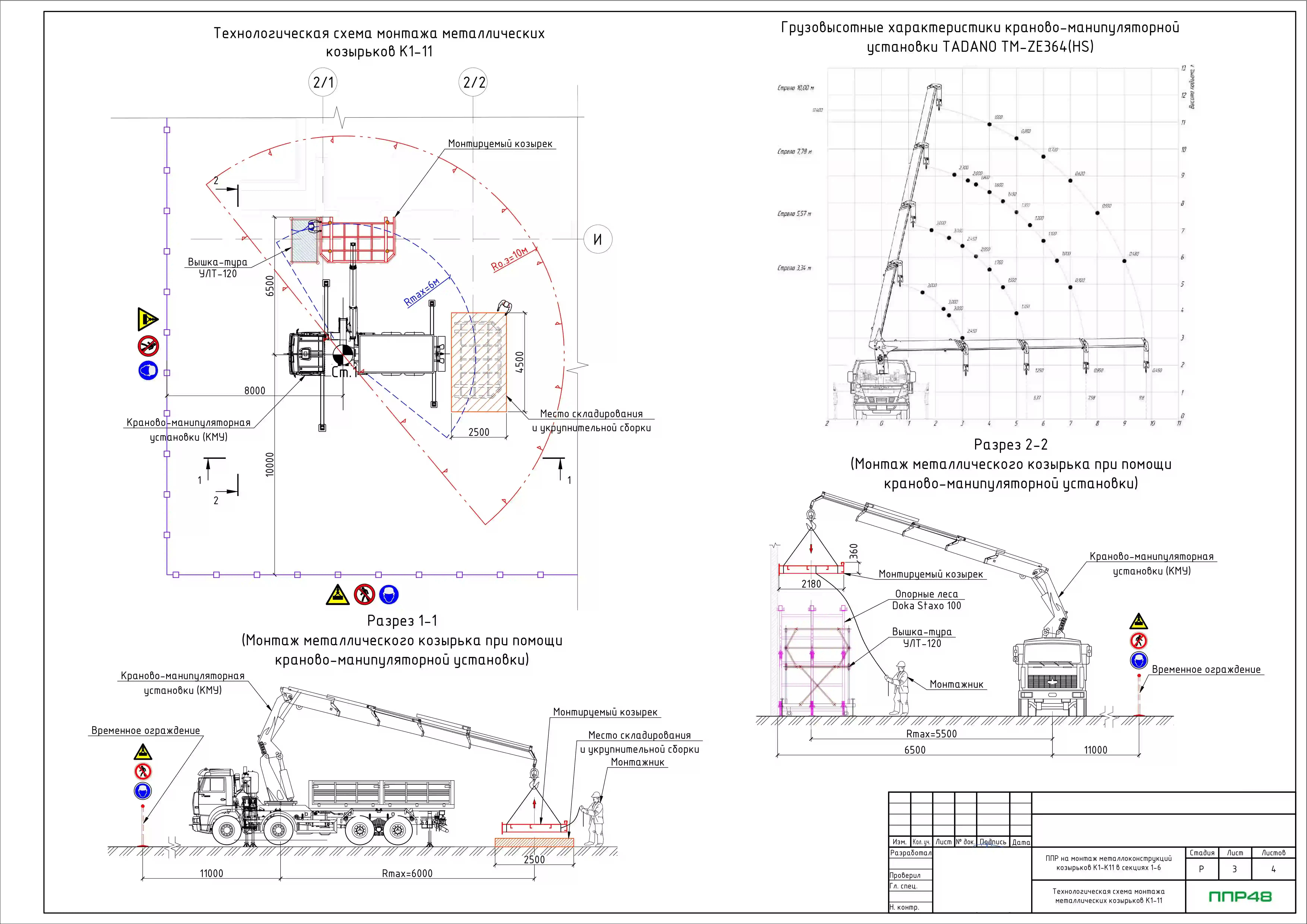

• технологические схемы;
• требования к оснастке, контролю геометрии и оформлению результатов проверки.

Для повторяющихся конструкций предусмотрели общие решения, а участки с другими отметками, габаритами или узлами опирания выделили на самостоятельных фрагментах. Отдельно определили перечень документов, которыми должны подтверждаться исходные данные, готовность конструкций и результаты предусмотренных проектом контрольных операций.

Какие проверки провели перед выпуском проекта

Разработка графической и текстовой частей

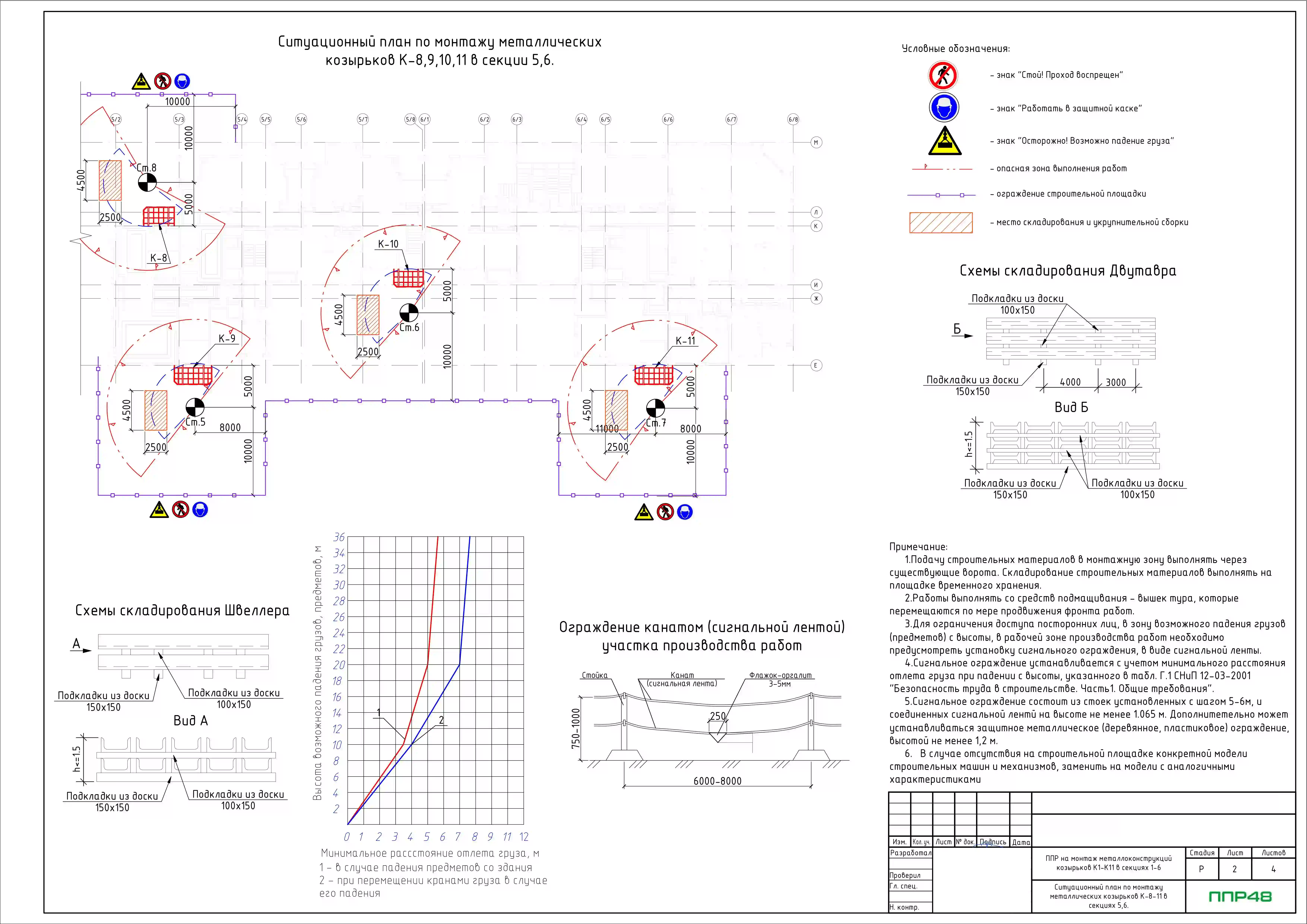

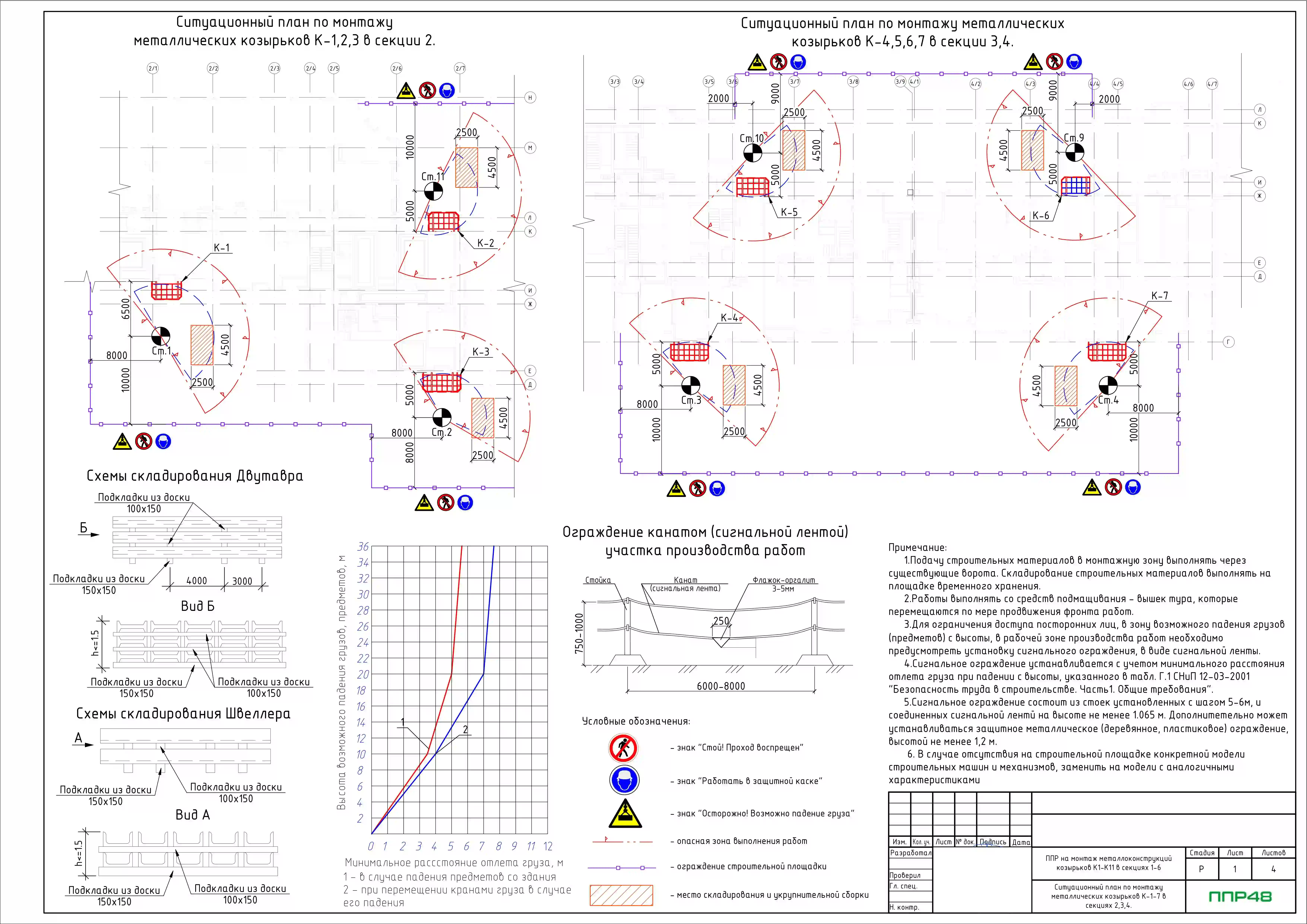

На графических листах мы связали марки элементов с рабочими чертежами, указали:

• проектные положения механизмов;
• границы опасных зон;
• места временного размещения конструкций.

В текстовой части раскрыли основания принятых решений и требования к контролю. Сквозные обозначения позволили проверять документ без ручного сопоставления нескольких независимых комплектов.

Внутренняя проверка и финализация

Перед передачей другой инженер сверил размеры, массы, отметки, ссылки и условные обозначения. Замечания заказчика внесли одновременно в пояснительную и графическую части, чтобы не возникло расхождений. В результате заказчик получил согласованный по структуре ППР, подготовленный для рассмотрения ответственными специалистами и последующей актуализации при изменении исходных данных. Комплект можно проверять поэтапно: каждый графический фрагмент имеет текстовое пояснение, ссылку на исходный чертёж и собственные критерии контроля.
