Как исходные данные определили структуру ППР
Для начала мы проверили планы и разрезы, размеры и массы модулей, проектные отметки, опорные точки, решения по соединениям и сведения о грузоподъёмных механизмах. Дополнительно сопоставили стройгенплан, подъездные пути, зоны складирования, соседние сооружения и требования по пожарному разделению объекта.
Аудит исходных материалов
После аудита исходных материалов определили состав ППР:
- для типовых модулей предусмотрели повторяемые проектные схемы;
- для отличающихся участков, верхнего уровня и примыканий к брандмауэру — отдельные фрагменты;
- в пояснительную записку включили требования к геодезической основе, проектным положениям техники, временной устойчивости, применяемой оснастке, контролю соединений и оформлению готовности конструктивных участков.
Как мы увязали решения по зданию и брандмауэру
Увязка решений в графической части

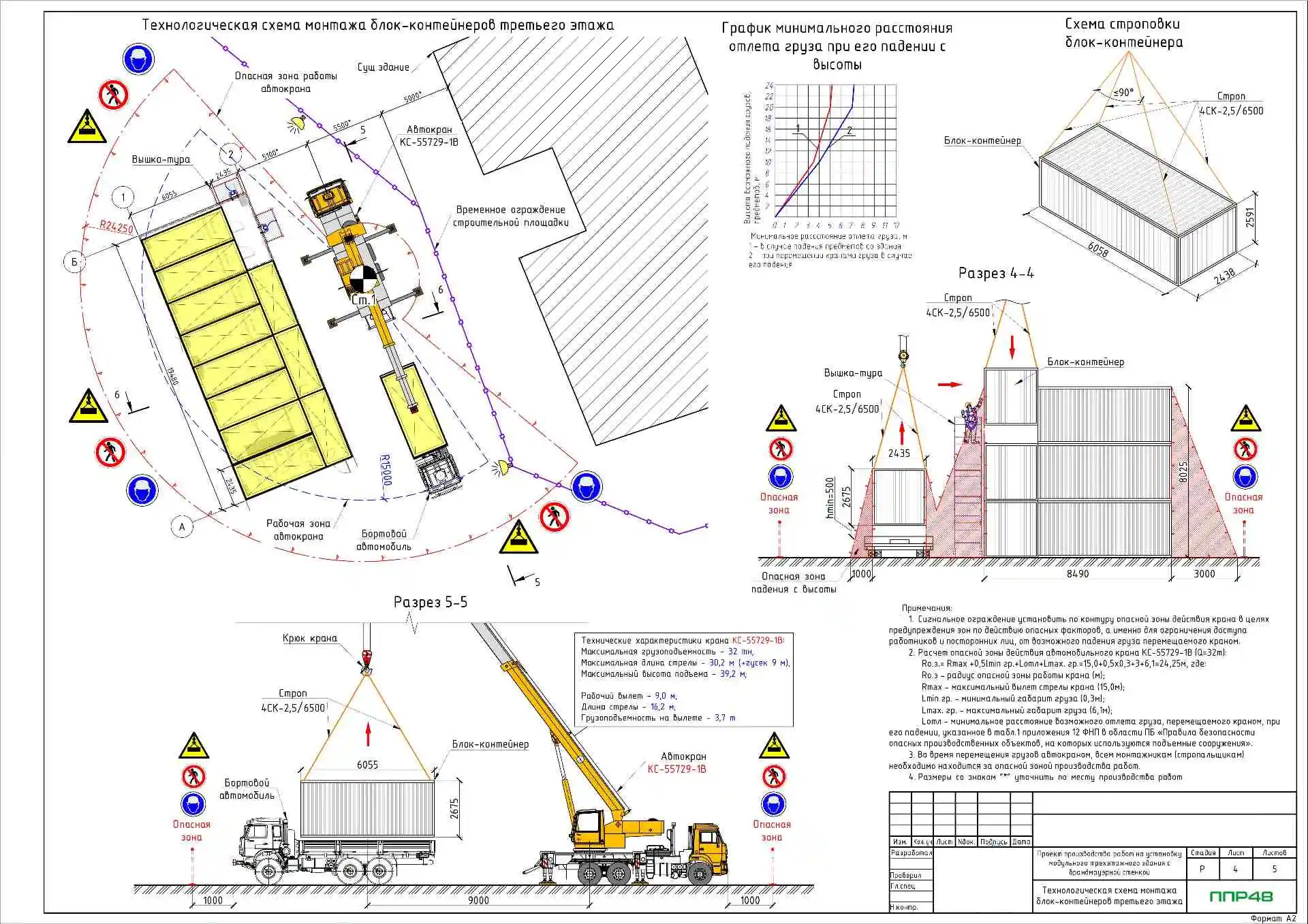

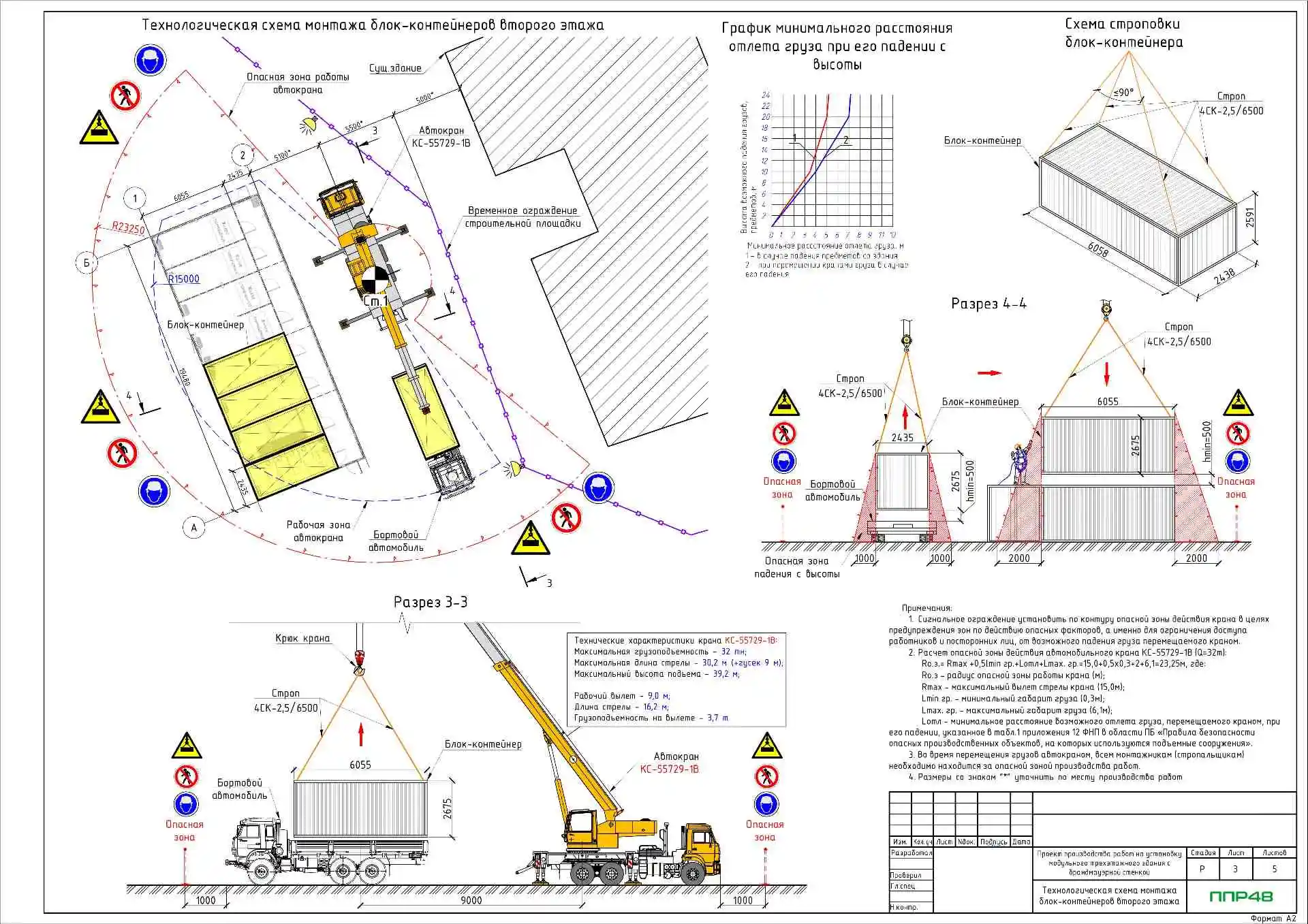

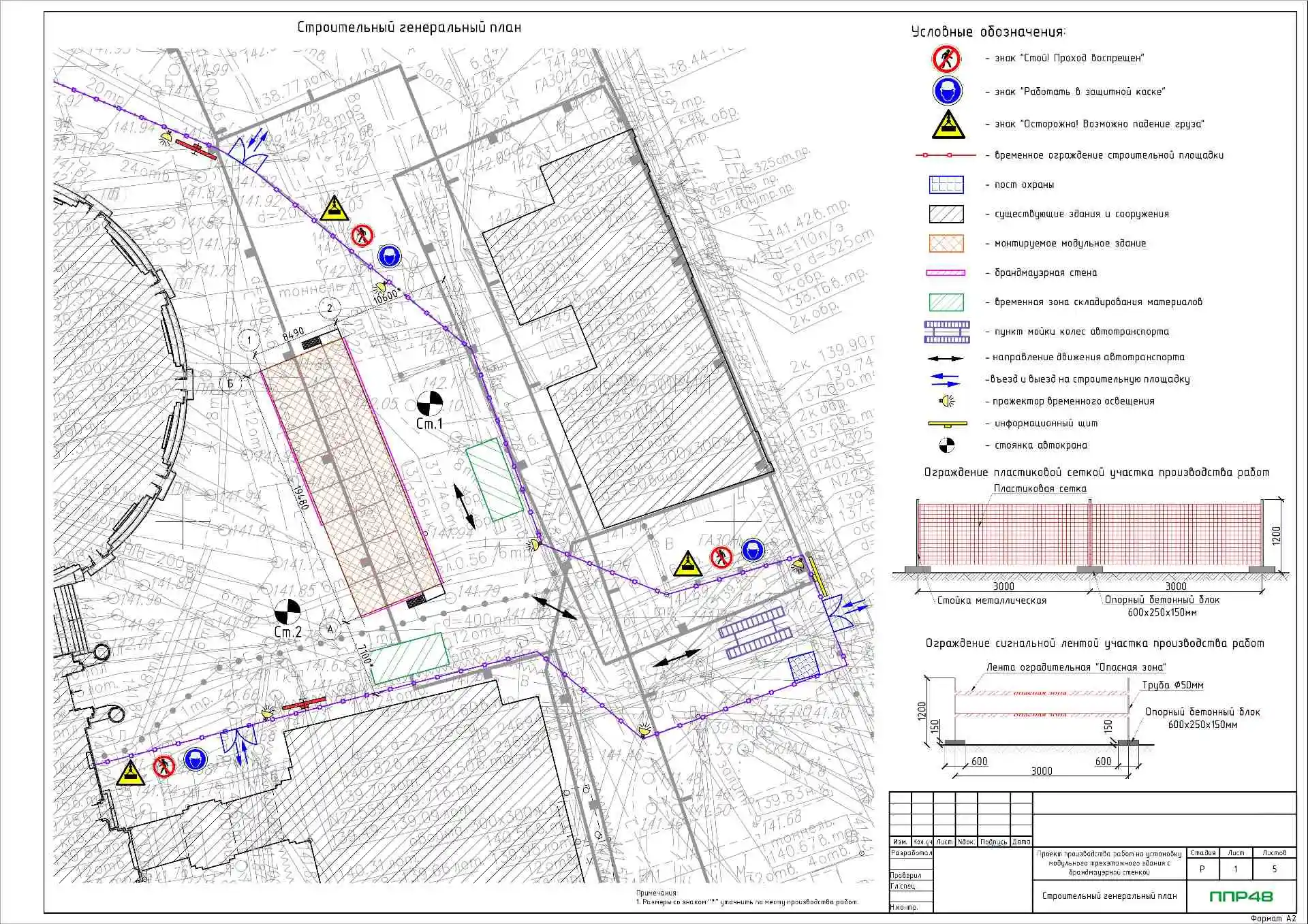

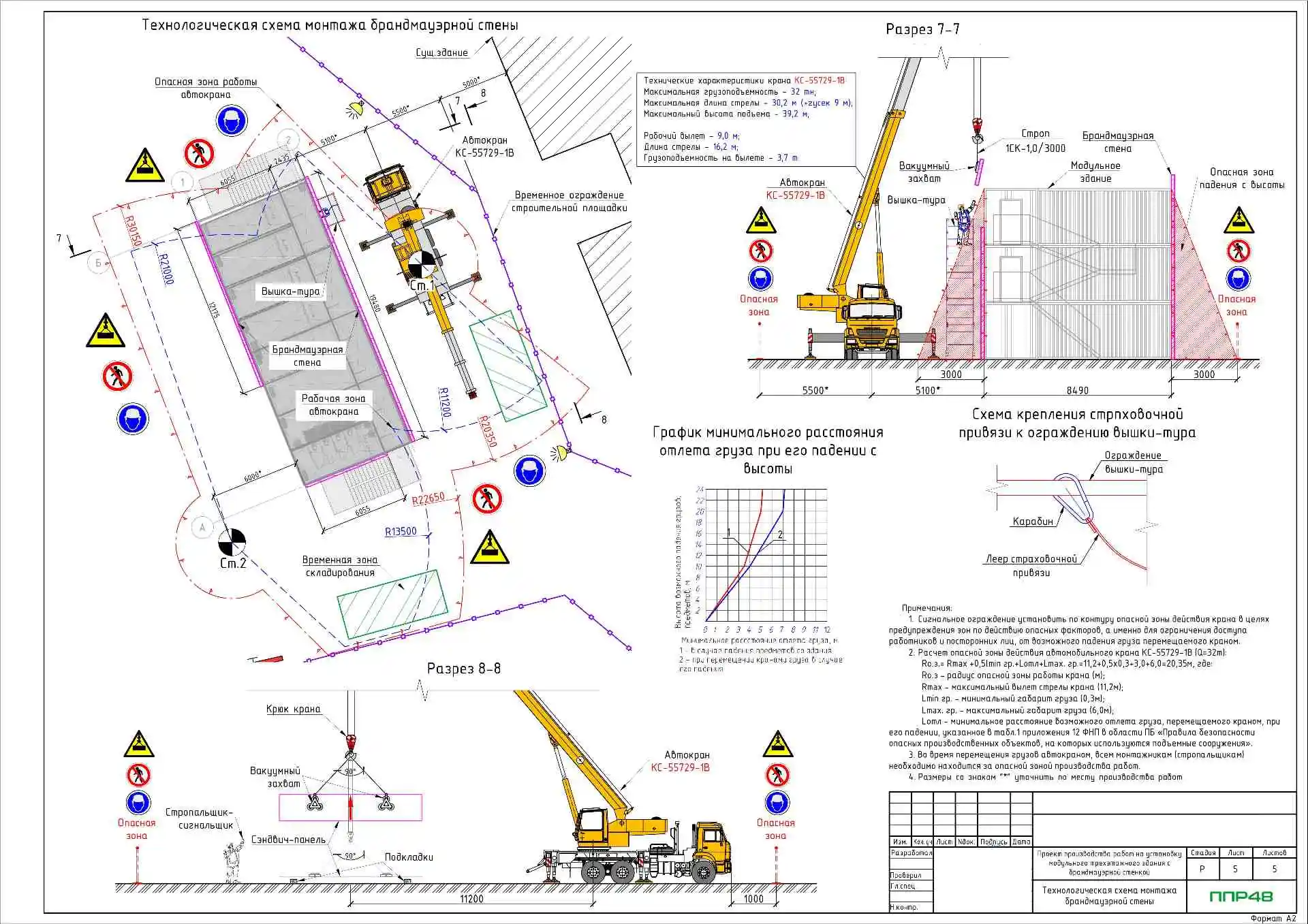

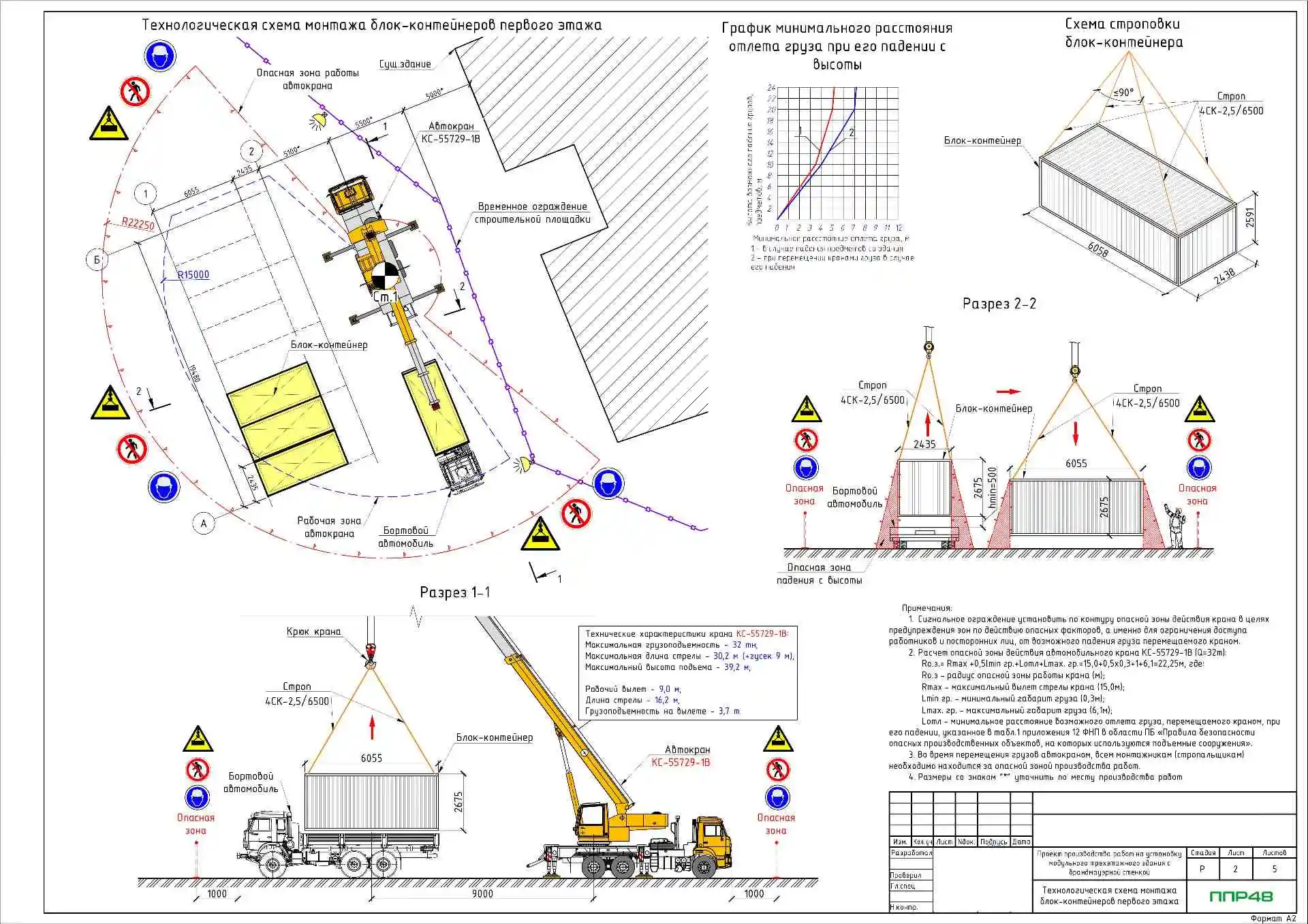

Брандмауэрную стену не выделяли в изолированное приложение: её проектные решения связали с общим планом здания, отметками модулей и ограничениями площадки. На графических листах показали:
- привязки характерных зон;
- положения механизмов;
- границы опасных участков;
- места временного размещения элементов.
В тексте дали пояснения к схемам и ссылки на рабочие чертежи, исключив дублирование и разночтения.
Внутренняя проверка и финализация
На внутренней проверке специалисты сопоставили марки модулей, отметки, параметры оснастки, условные обозначения и требования смежных разделов. Затем мы учли замечания заказчика и подготовили комплект в редактируемом формате и PDF. Итоговый ППР объединил решения по модульному зданию и брандмауэру в одном документе, удобном для технического рассмотрения, согласования и последующей актуализации при изменении исходных данных. Структура комплекта позволяет нескольким подразделениям заказчика быстро находить связанные решения без повторного просмотра всей исходной документации при каждой новой проверке.
