С каких исходных данных мы начали разработку документа
Сбор исходных данных
До проектирования мы запросили:
- планы и разрезы тепляка;
- характеристики несущего каркаса и тентового покрытия;
- сведения о соединениях, отметках, массе укрупнённых элементов и доступной технике;
- план площадки, ограничения по подъездам, соседние сооружения и действующие коммуникации.
Проверка материалов и формирование структуры ППР
После проверки материалов составили перечень недостающих сведений и согласовали с заказчиком границы проектирования. Это позволило не переносить в ППР неподтверждённые допущения. Структуру документа сформировали с учётом конфигурации укрытия:
- пояснительная записка;
- организационно-технологические схемы;
- графические привязки рабочих зон;
- требования к оснастке, контролю временной устойчивости и оформлению допуска персонала.
Как мы подготовили проект к проверке и согласованию
Разработка графической и текстовой частей

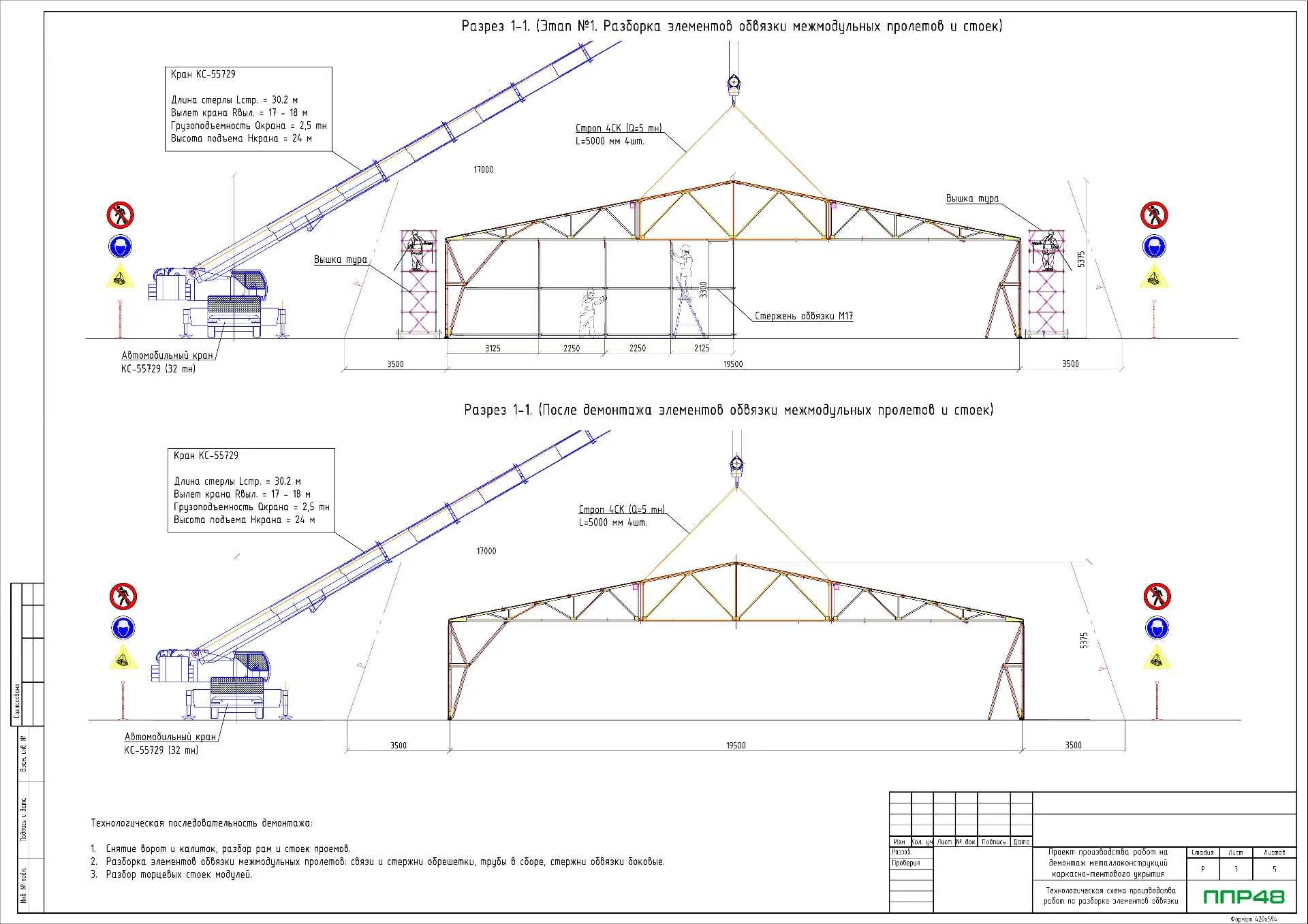

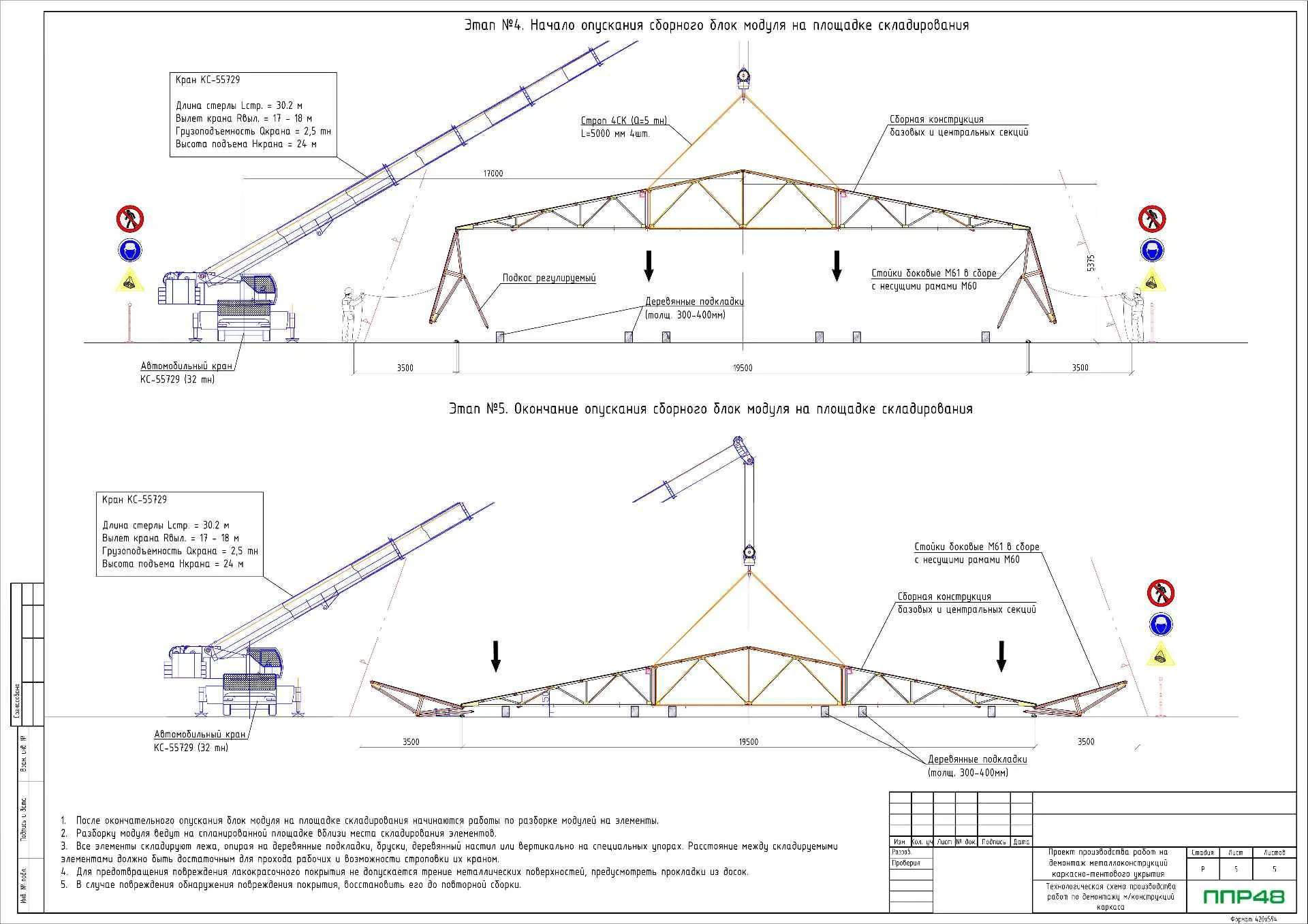

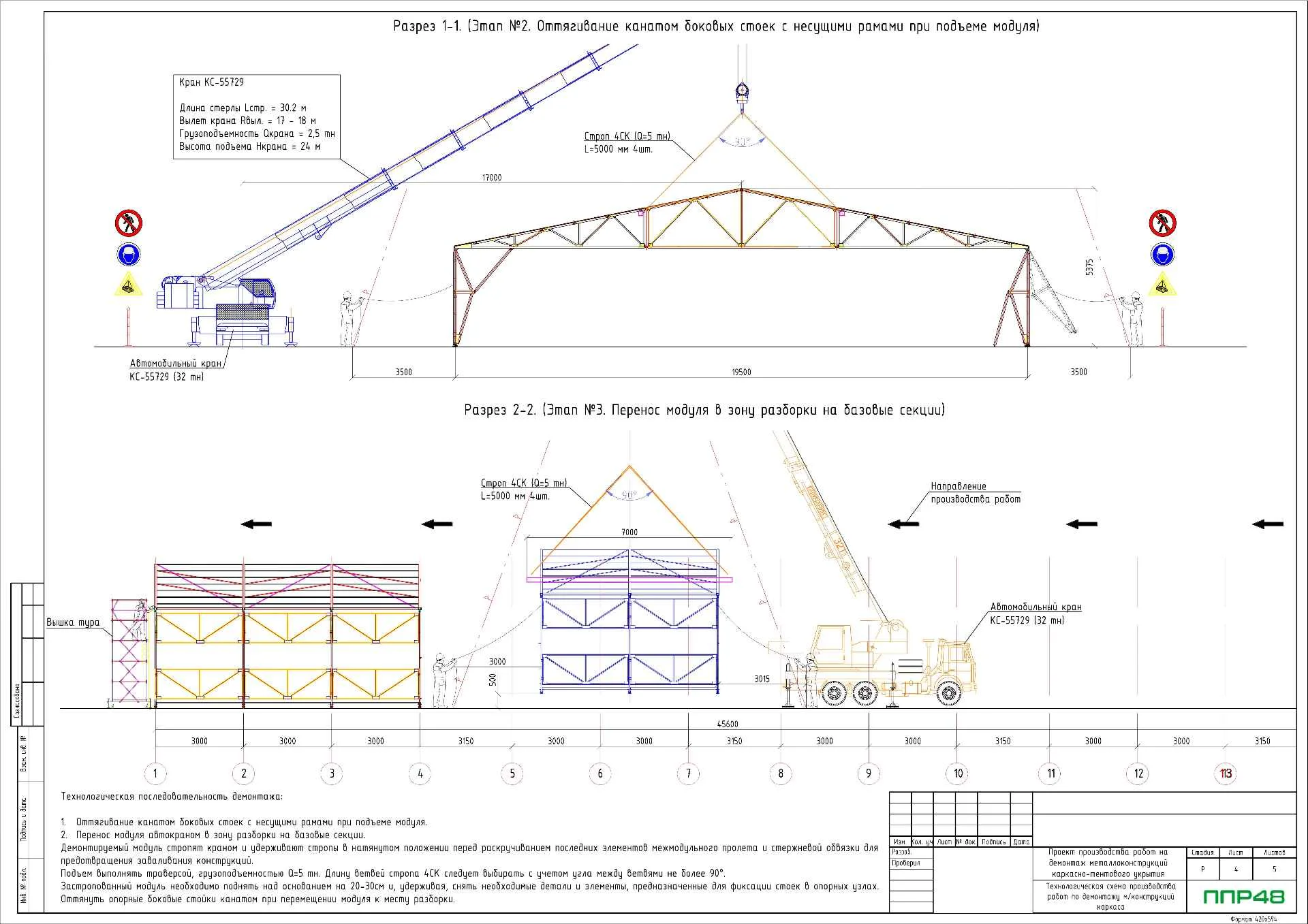

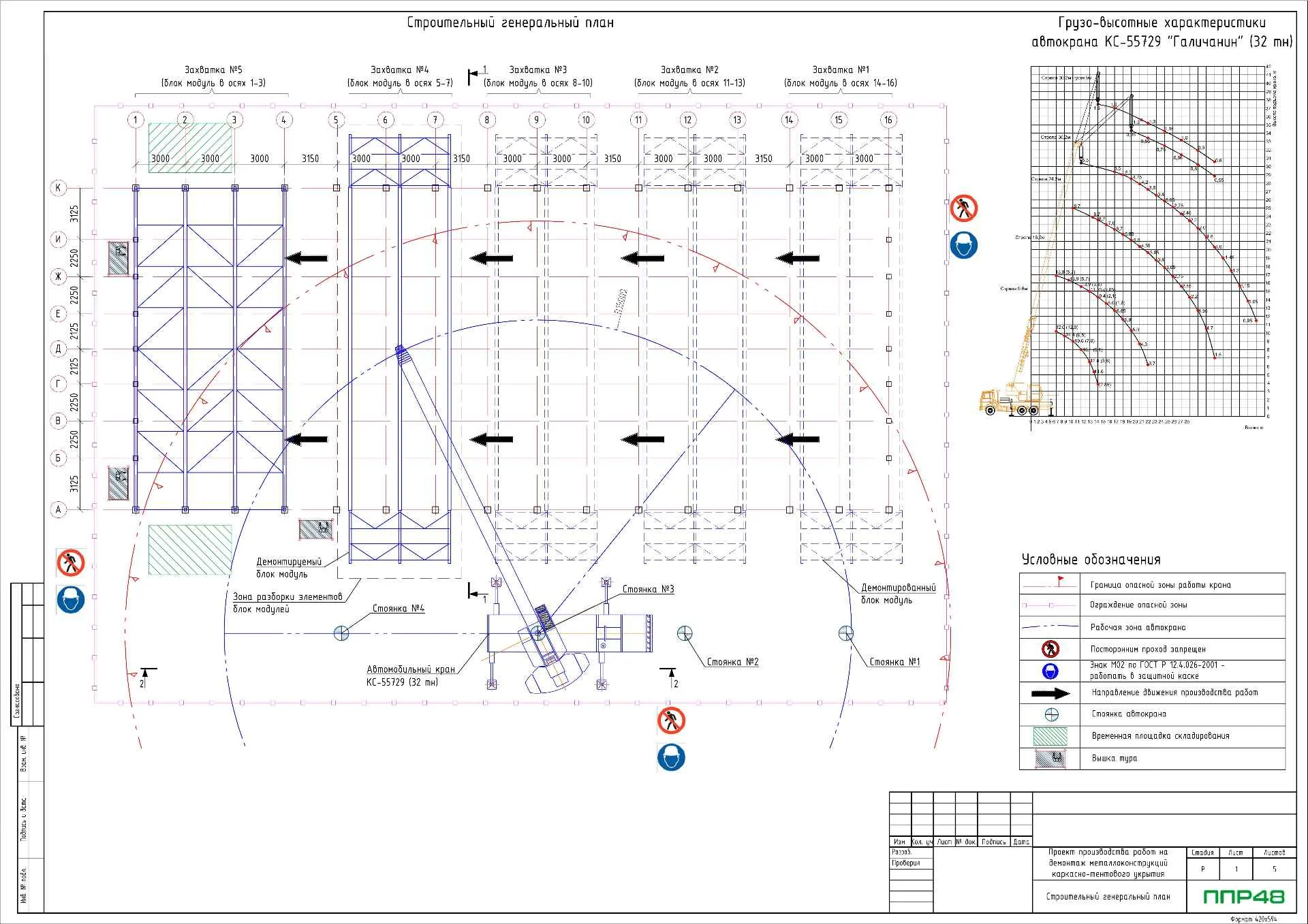

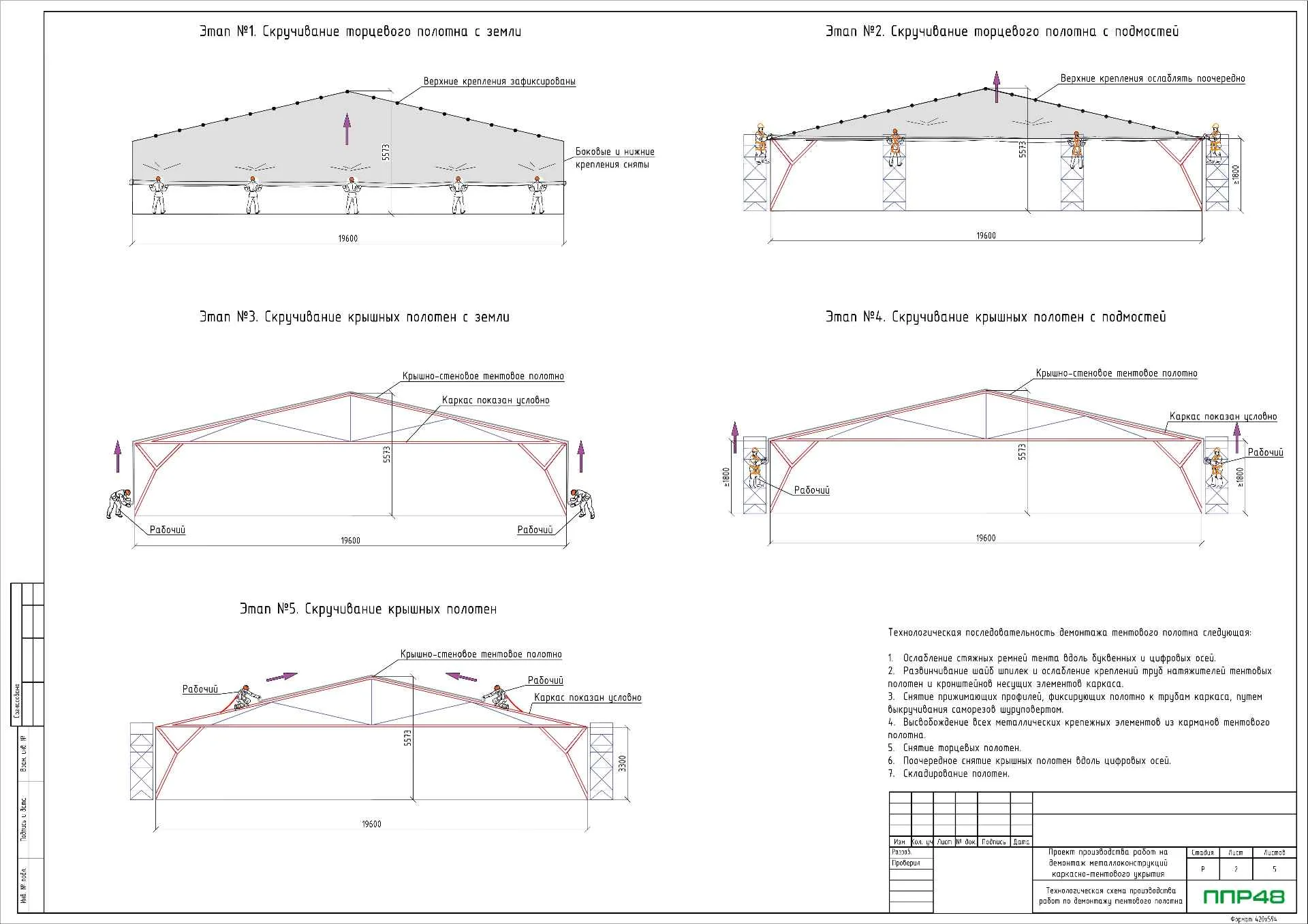

В графической части мы связали обозначения элементов с исходными чертежами и показали:
- проектные положения механизмов;
- границы опасных зон;
- места временного размещения конструкций;
- безопасные проходы.
В текстовой части раскрыли принятые организационные решения, требования к последовательному контролю состояния каркаса, применяемой оснастке и документированию ответственных операций. Все ссылки между листами и разделами сделали сквозными, чтобы комплект было удобно проверять.
Внутреннее рецензирование и финализация
Перед выпуском ППР прошёл внутреннее рецензирование другим инженером. Мы сверили:
- марки элементов;
- технические характеристики;
- условные обозначения;
- требования охраны труда;
- соответствие графики пояснительной записке.
После учёта комментариев заказчика подготовили финальные версии DOCX и PDF. В результате заказчик получил привязанный к объекту проект, который можно передать ответственным специалистам на утверждение и использовать как единый организационно-технологический документ. Единая структура также сократила количество повторных уточнений при рассмотрении документа разными специалистами.
