Разработали ППР на два шлагбаума и въездные ворота

Какие параметры въездной группы мы учли при проектировании

В состав въездной группы входили два шлагбаума шириной по 6 м и ворота шириной 12 м. Для разработки ППР мы изучили план размещения, габариты оборудования, проектные отметки, основания, точки подключения и ограничения проездов. Дополнительно проверили требования к управлению, кабельным связям и взаимодействию элементов в пределах общей зоны контроля доступа.

Формирование структуры ППР

Состав документа определили с учётом разных типов оборудования. Общие требования к:

• исходной готовности;
• оснастке;
• геодезической привязке;
• электропитанию;
• контролю

объединили в пояснительной записке.

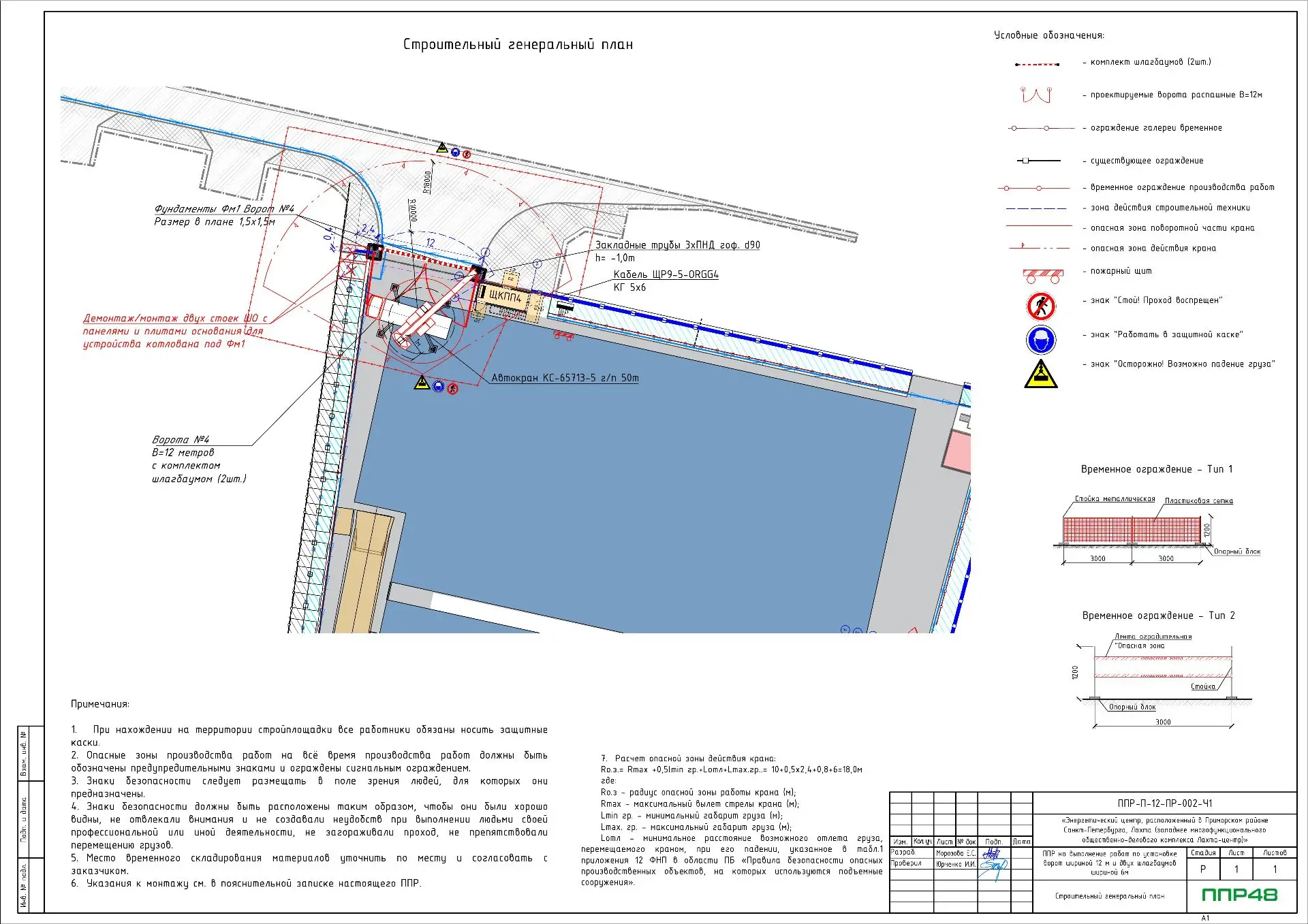

Для каждого шлагбаума и ворот подготовили отдельные графические фрагменты с размерами, проектными зонами, ссылками на исходные чертежи и перечнем подтверждающих данных.

Определение подтверждаемых данных

Отдельно определили состав данных, которые заказчик должен подтвердить по основаниям, электропитанию, управлению и фактическим габаритам въездной зоны.

Как проходило согласование ППР по шлагбаумам и воротам

Этапы согласования

Сначала заказчику передали принципиальные схемы и перечень вопросов по исходным данным. После подтверждения привязок мы детализировали пояснительную и графическую части, сохранив единые обозначения оборудования. Такой порядок позволил согласовать основу проекта до оформления всех ссылок, требований к контролю и сопроводительных перечней.

Финальная проверка и результат

На финальной проверке инженеры сопоставили:

• габариты;
• отметки;
• точки подключения;
• наименования оборудования;
• условные обозначения.

Замечания внесли во все связанные разделы одновременно. Заказчик получил ППР, в котором два шлагбаума и ворота представлены как единая въездная система, а каждое решение имеет понятное исходное основание и графическую привязку. Комплект позволяет разным подразделениям проверять оборудование по общей системе обозначений и вносить изменения только в связанные листы.
