Разработали ППР на разгрузку и установку токарных станков

Почему для оборудования потребовалась отдельная проектная проработка

Токарные станки имели собственные требования к перемещению и размещению, поэтому заказчику понадобился ППР, привязанный к конкретному оборудованию и площадке. Мы запросили паспорта, массы и габариты, положение центров тяжести, штатные точки захвата, требования к основанию и проектным местам установки. Дополнительно проверили проёмы, маршруты, несущую способность доступных участков и характеристики грузоподъёмных средств.

Сбор и анализ исходных данных

Изучили паспорта станков, массы, габариты, центры тяжести, точки захвата, требования к основанию и проектным местам установки. Проверили проёмы, маршруты, несущую способность участков и характеристики грузоподъёмных средств.

Формирование состава ППР

По итогам аудита определили состав расчётно-графических материалов. В проект включили:

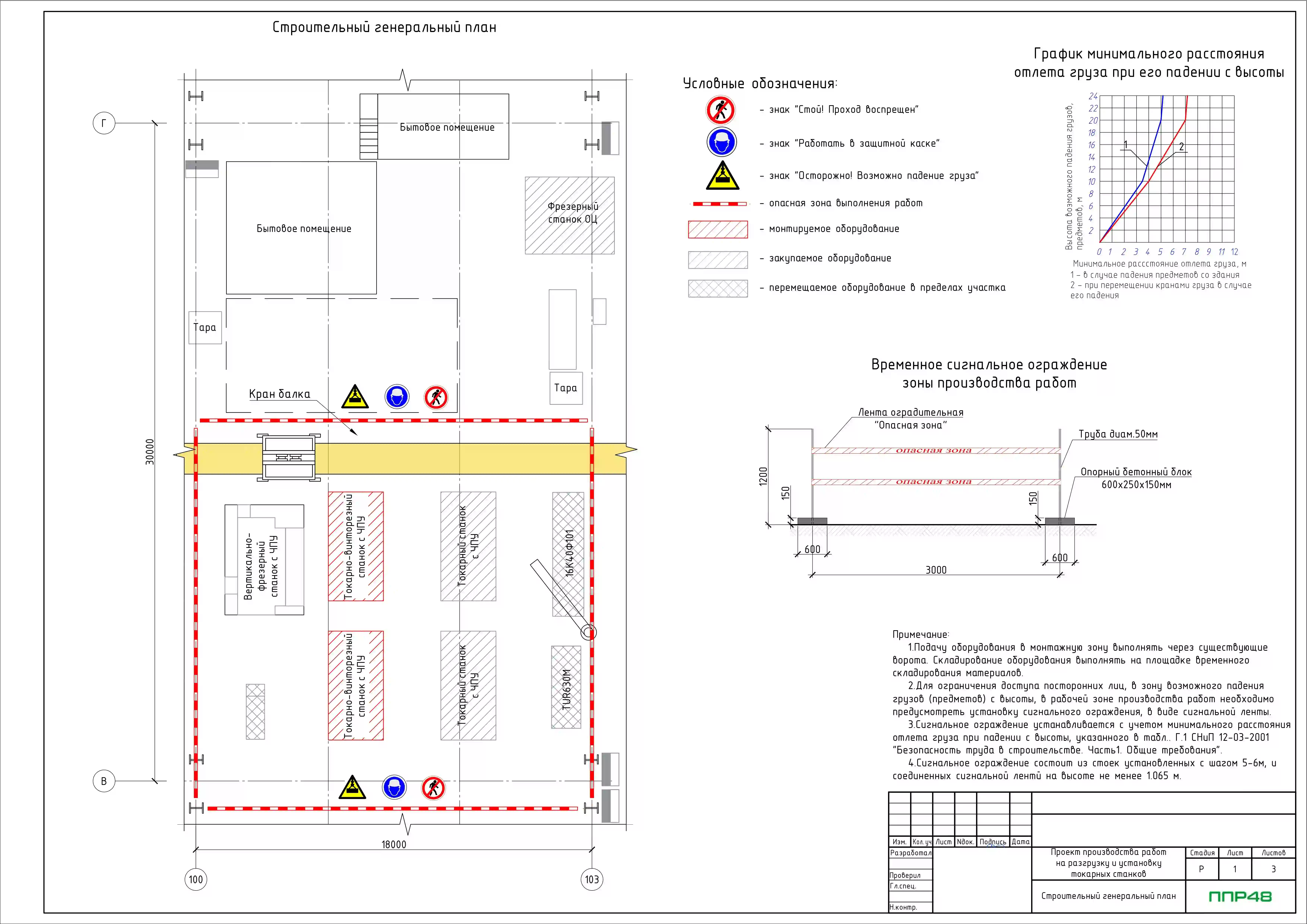

• план площадки;

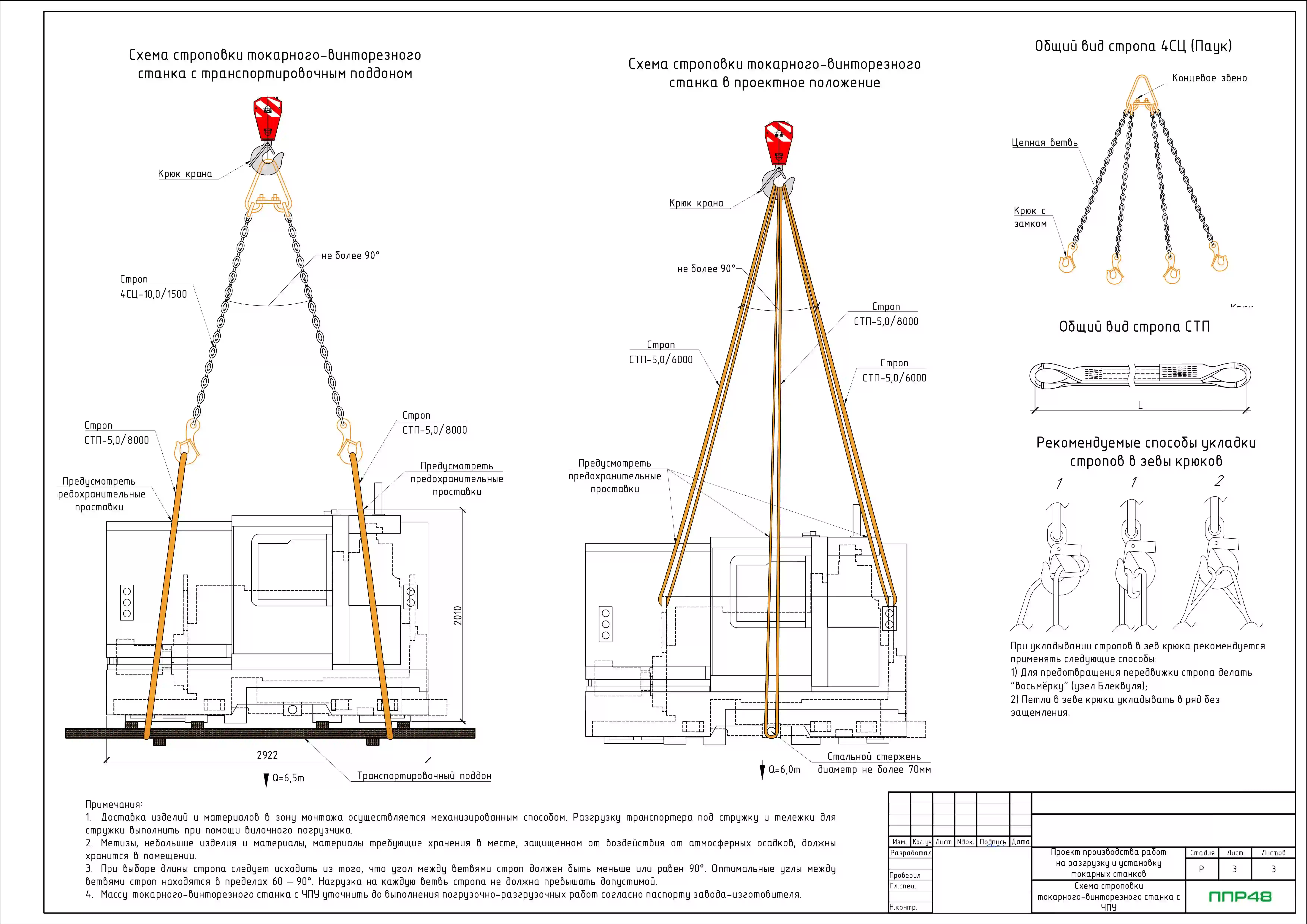

• схемы строповки и перемещения;
• проектные положения механизмов;
• места временного размещения оборудования;
• перечень оснастки;
• требования к контролю.

Все характеристики станков указали со ссылками на исходные документы, чтобы исключить неоднозначность при согласовании. Отдельными пунктами зафиксировали требования к подтверждению характеристик пола, допустимых нагрузок, габаритов маршрута и готовности проектного места каждого станка.

Как мы обосновали и проверили решения по станкам

Разработка текстовой и графической частей

Текстовую и графическую части разрабатывали одновременно: выбранные положения оборудования проверяли по планам, а ограничения сразу отражали в пояснительной записке. Для каждого проектного решения указали исходное основание, применяемую оснастку и контрольные требования. Отдельно оформили вопросы, которые заказчику нужно было подтвердить до выпуска окончательной редакции.

Внутренняя проверка и финализация

Финальный комплект прошёл независимую внутреннюю проверку. Инженер сопоставил:

• массы;
• габариты;
• марки станков;
• характеристики механизмов;
• обозначения на схемах;
• взаимные ссылки.

После обработки замечаний заказчика мы выпустили согласованную редакцию. Заказчик получил ППР, объединяющий данные изготовителя и площадки в одном документе, готовом для дальнейшего утверждения. Структура комплекта позволяет согласующим специалистам проверить каждое решение от паспортной характеристики оборудования до его графической привязки на плане.
