Как мы подобрали состав и содержание ППР для оборудования
Основой для проектирования стали компоновочные чертежи производственного корпуса, техническая документация изготовителя, характеристики осушителей и сведения о доступных грузоподъёмных средствах.
Мы проверили массу и габариты каждой единицы оборудования, положение центра тяжести, штатные точки строповки, требования к основанию и ограничения по перемещению оборудования внутри цеха. Недостающие сведения собрали в отдельный запрос, чтобы не переносить предположения в рабочий документ.
По результатам анализа сформировали ППР из взаимосвязанных текстовых и графических разделов.
Что вошло в состав ППР
Технологические и организационные решения
- Технологические карты монтажа центробежных осушителей.
- Последовательность разгрузки, перемещения и установки оборудования.
- Требования к подготовке монтажной зоны и основания под оборудование.
- Требования к применяемым грузоподъёмным механизмам.
- Требования к такелажной оснастке и грузозахватным приспособлениям.
- Порядок контроля положения агрегатов при установке.
- Требования к сохранности существующих конструкций и коммуникаций.
- Порядок документирования готовности оборудования к последующим операциям.
- Требования по охране труда и безопасному выполнению такелажных работ.
Графическая часть

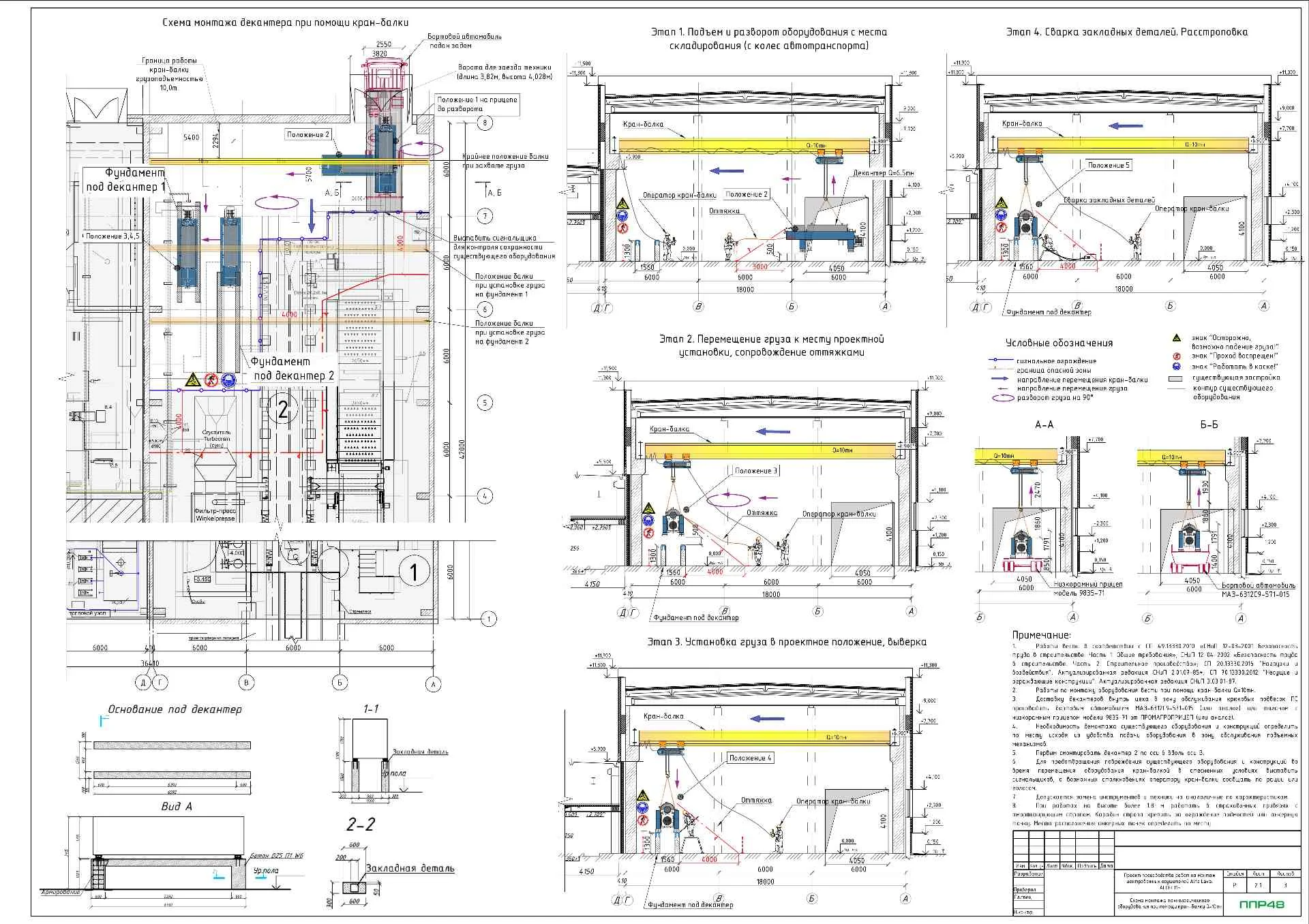

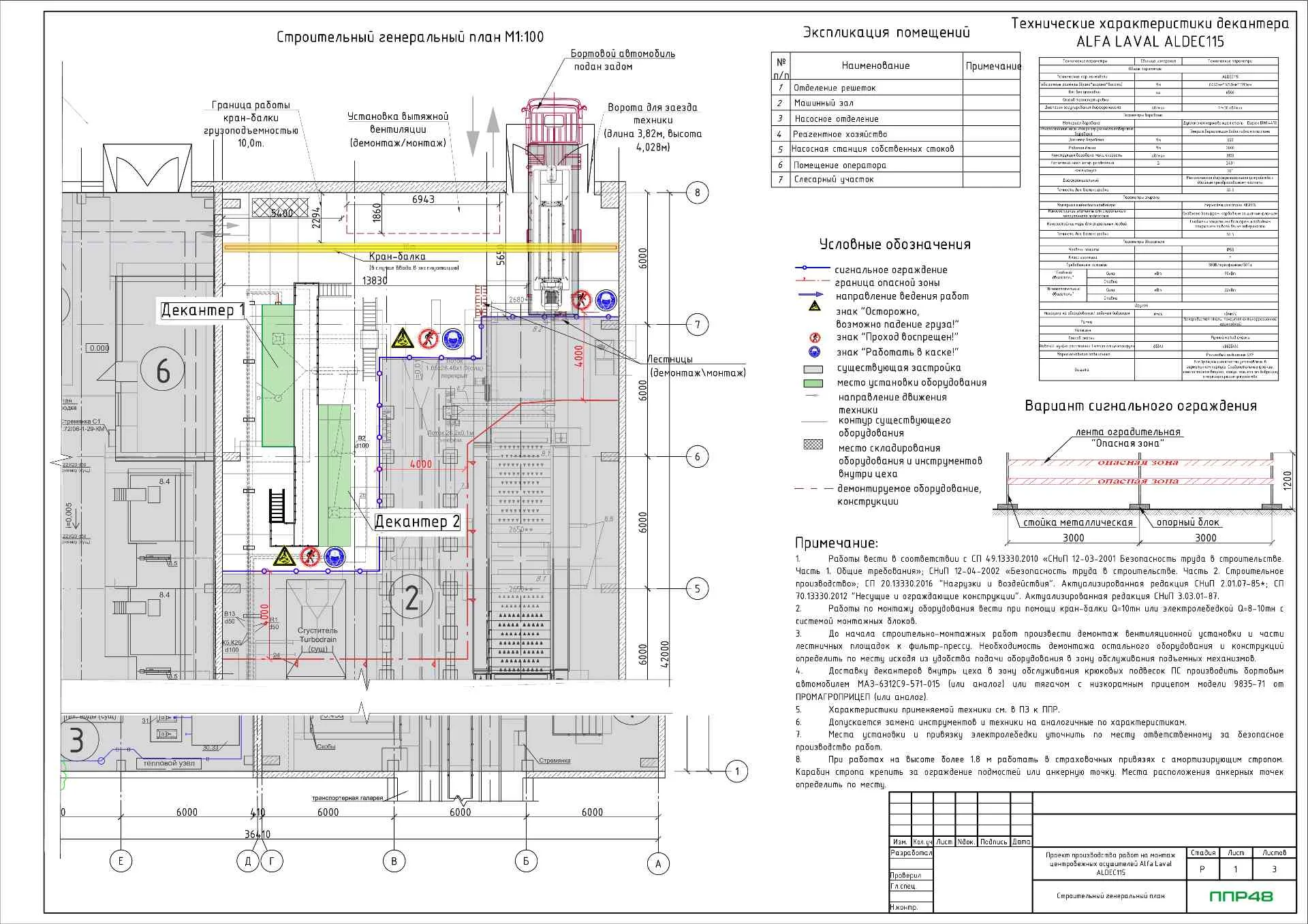

- План размещения центробежных осушителей в производственном корпусе.

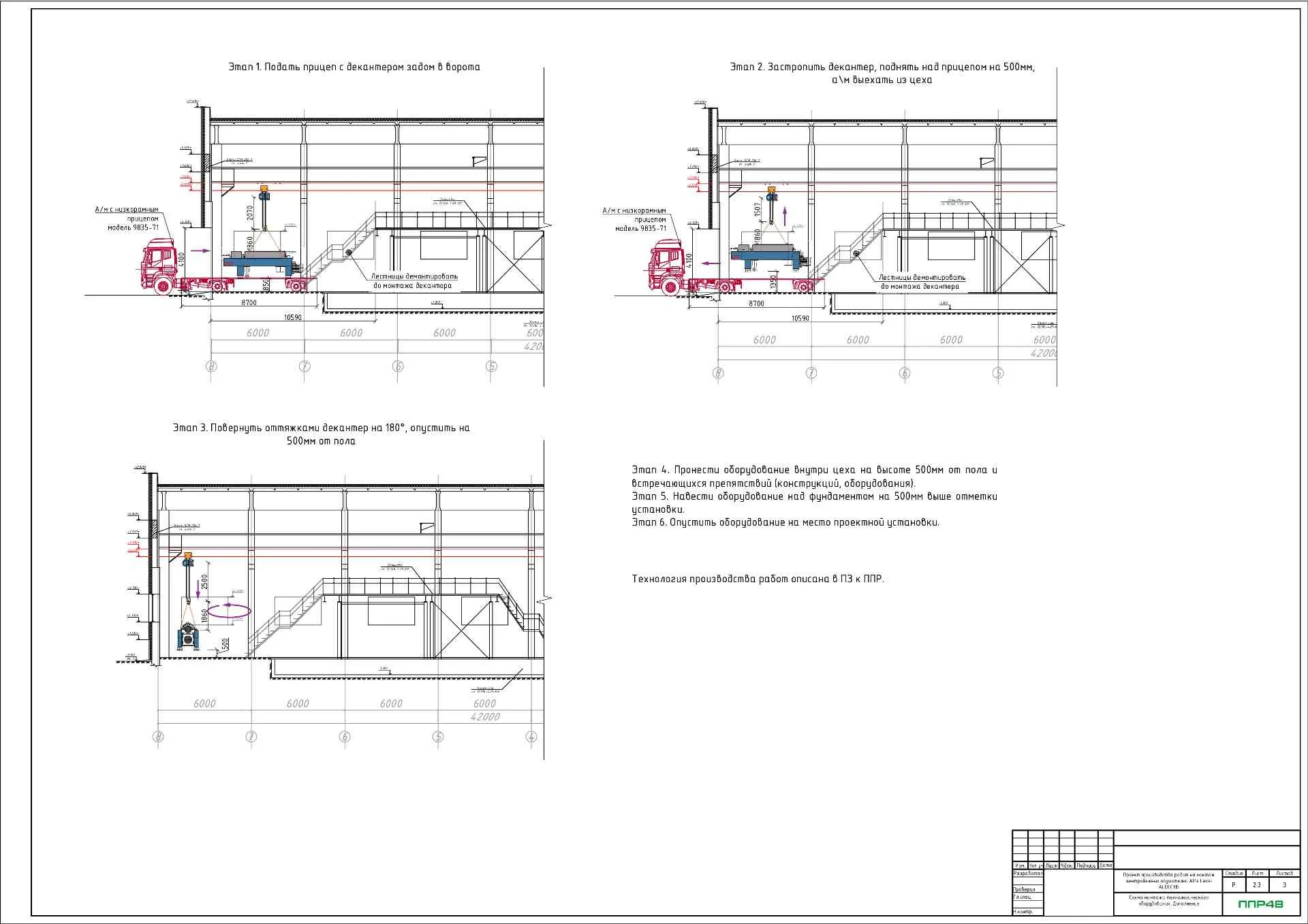

- Схемы маршрутов перемещения оборудования внутри цеха.

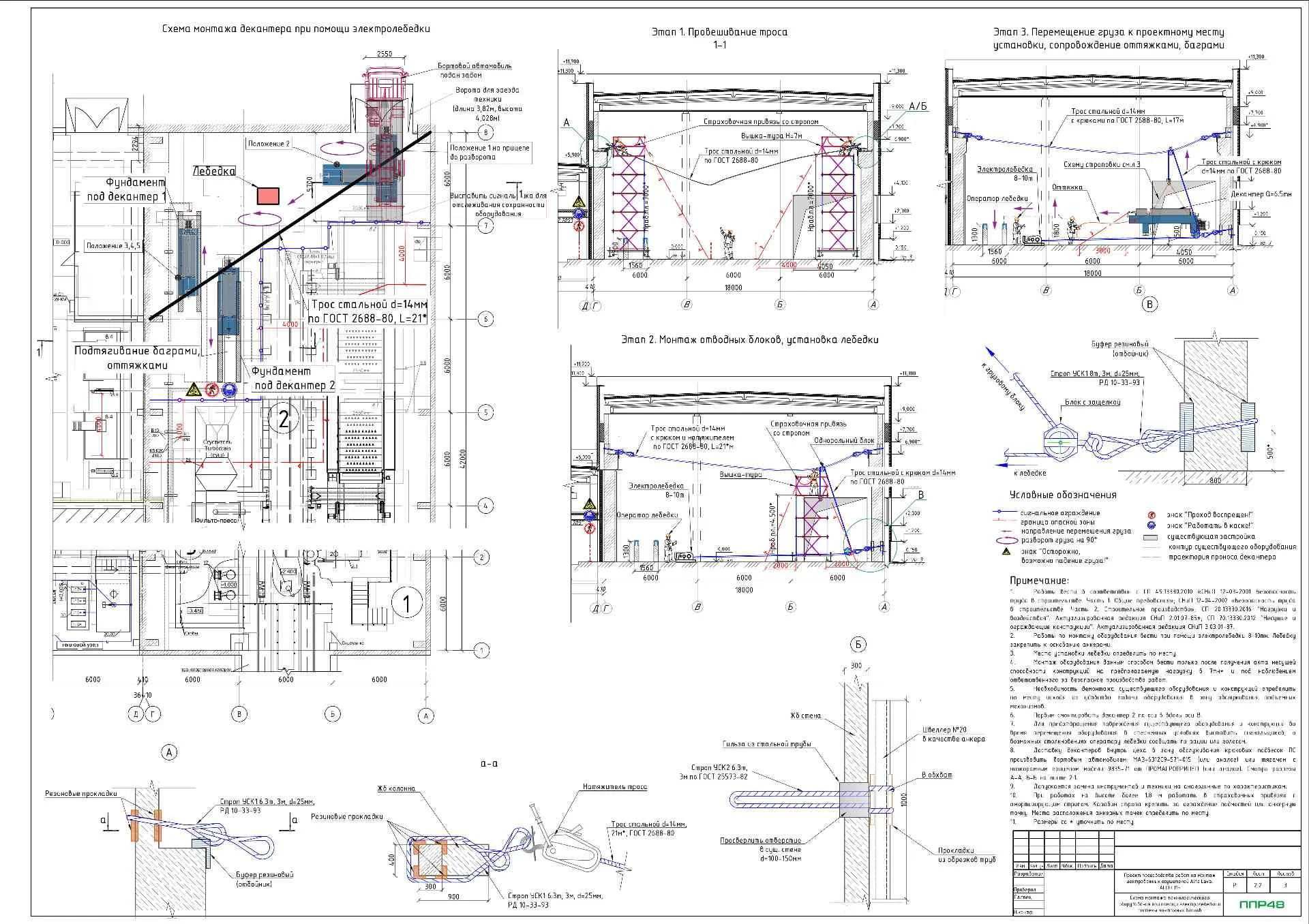

- Схемы размещения грузоподъёмных механизмов.

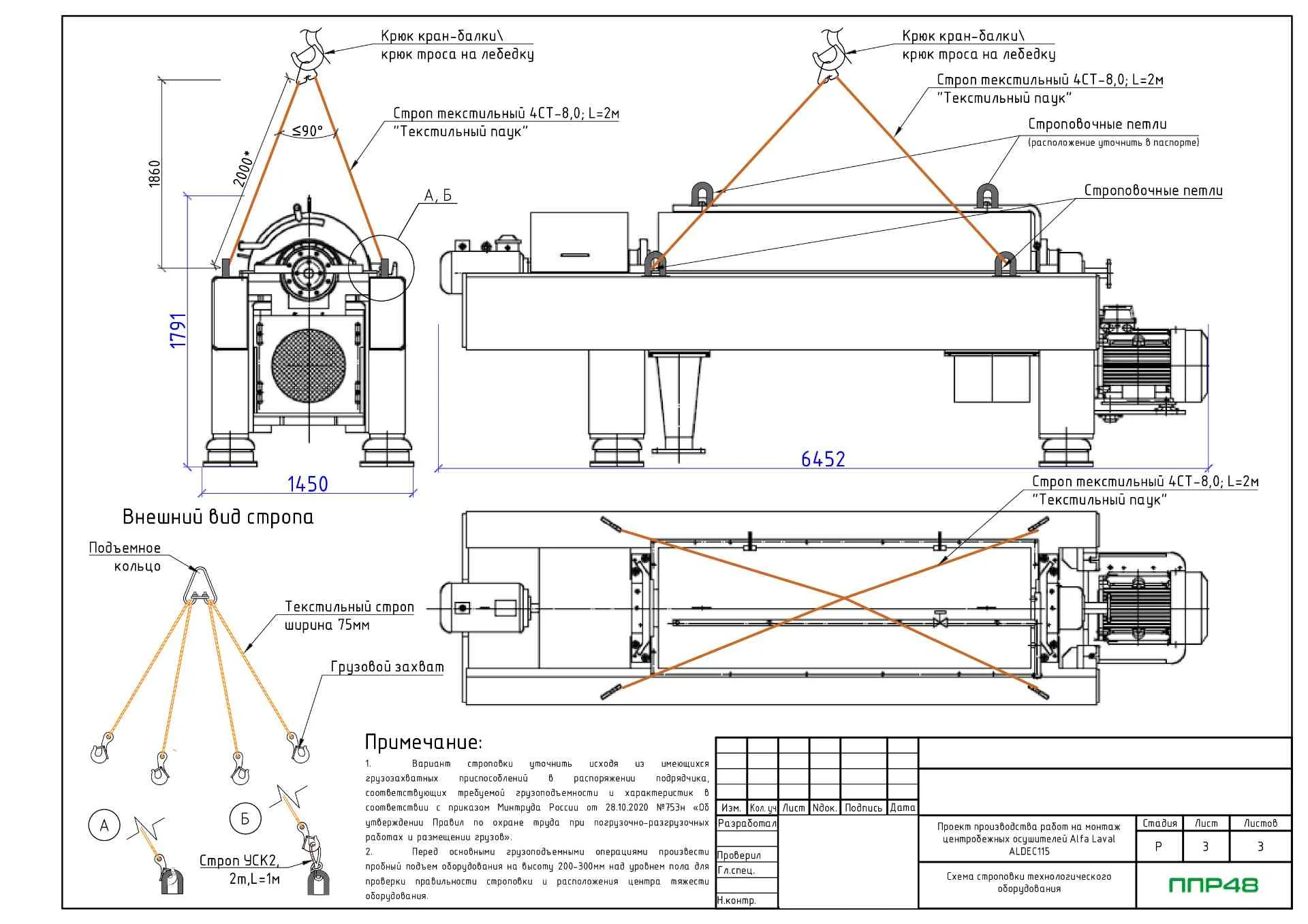

- Схемы строповки оборудования с учётом штатных точек подъёма.
- Схемы временного размещения оборудования перед монтажом.
- Границы рабочих и опасных зон.
- Схемы организации безопасного прохода персонала.
- Привязка оборудования к монтажным осям и основанию.
В какой последовательности выполняли разработку
Сначала провели аудит исходных данных и составили карту проектных ограничений. В ней зафиксировали габариты проходов, доступные маршруты, зоны размещения механизмов, существующие инженерные сети, несущие конструкции и другие условия, влияющие на монтаж.
Затем подготовили принципиальные схемы, на которых согласовали маршруты перемещения, положения механизмов и состав технологических карт. Только после подтверждения этих решений приступили к разработке детальной пояснительной записки и оформлению графических листов.
Такой порядок позволил исключить ситуацию, при которой текстовая часть уже подготовлена, а планировочные или технологические ограничения требуют менять ранее принятую концепцию монтажа.
Проверка и подготовка к согласованию
На завершающей стадии выполнили расчётно-графическую проверку грузовых характеристик, сверили обозначения оборудования и оснастки во всех разделах, проверили нумерацию листов и ссылки на исходные чертежи.
Проект прошёл внутреннее рецензирование инженером, который не участвовал в первичной разработке. После учёта замечаний сформировали итоговый комплект в редактируемом формате и PDF, готовый для передачи на согласование.
Результат для заказчика
Заказчик получил ППР, привязанный к фактической компоновке производственного корпуса и параметрам монтируемого оборудования. В документе увязаны маршруты перемещения, грузоподъёмные операции, схемы строповки, временное размещение агрегатов, рабочие зоны и требования безопасности.
Комплект можно использовать как организационно-технологическую основу для подготовки монтажных работ, согласования решений с техническими службами объекта и контроля выполнения работ на площадке.
