ППР на доклевеллеры, докшелтеры и секционные ворота
Как паспорта оборудования определили состав графических листов
В проекте требовалось увязать три группы оборудования: доклевеллеры, докшелтеры и подъемно-секционные ворота. Мы запросили типоразмеры, массы, монтажные размеры, точки крепления и требования изготовителей, затем сопоставили их с планами складского здания, проемами и отметками доковых зон.
Уточнение исходных параметров
Параметры, не подтвержденные исходными документами, оформили отдельными вопросами заказчику.
Формирование состава ППР и графических материалов
По результатам анализа определили состав ППР и распределили информацию между пояснительной и графической частями. На листах предусмотрели:

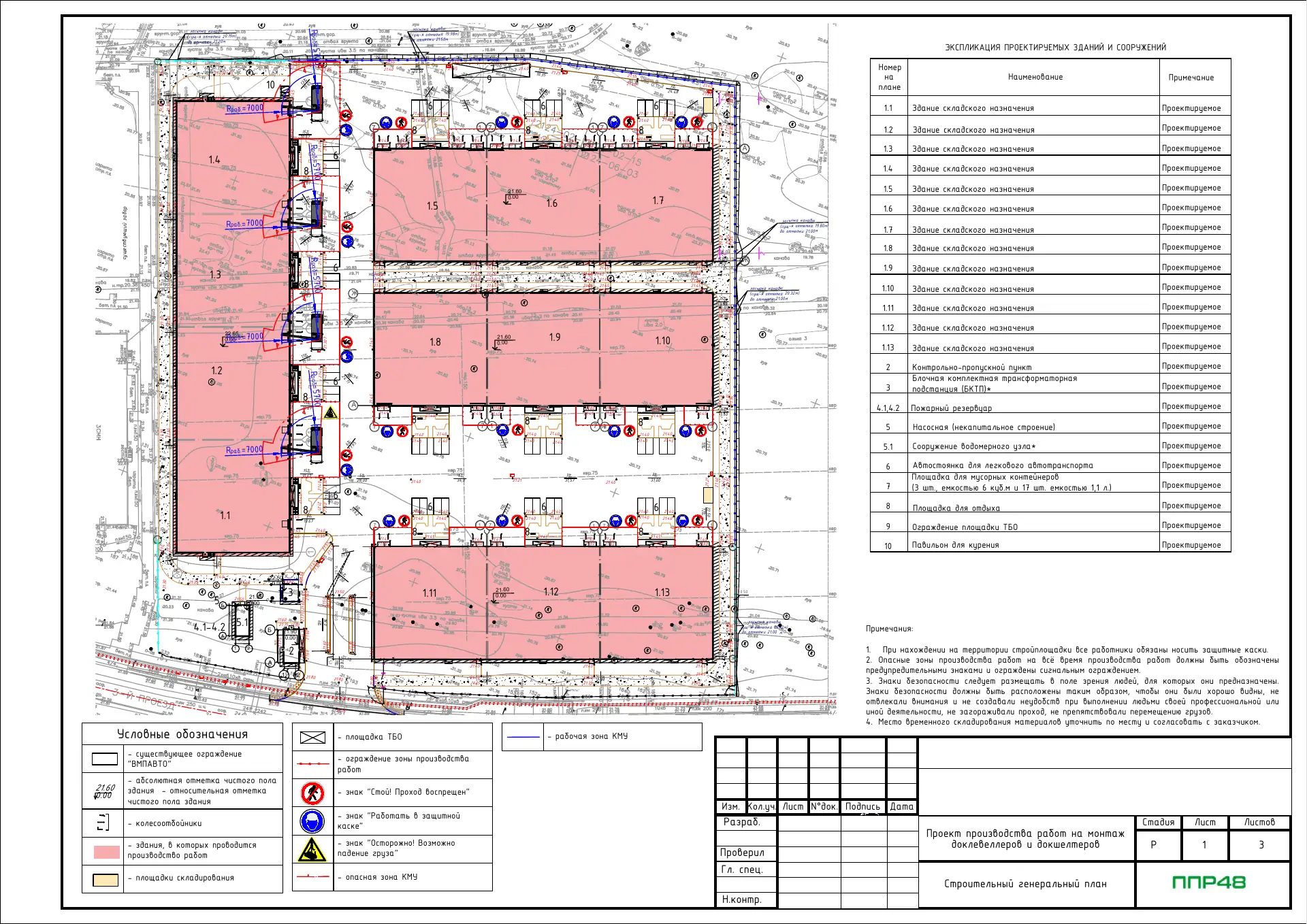

- строительный генеральный план;

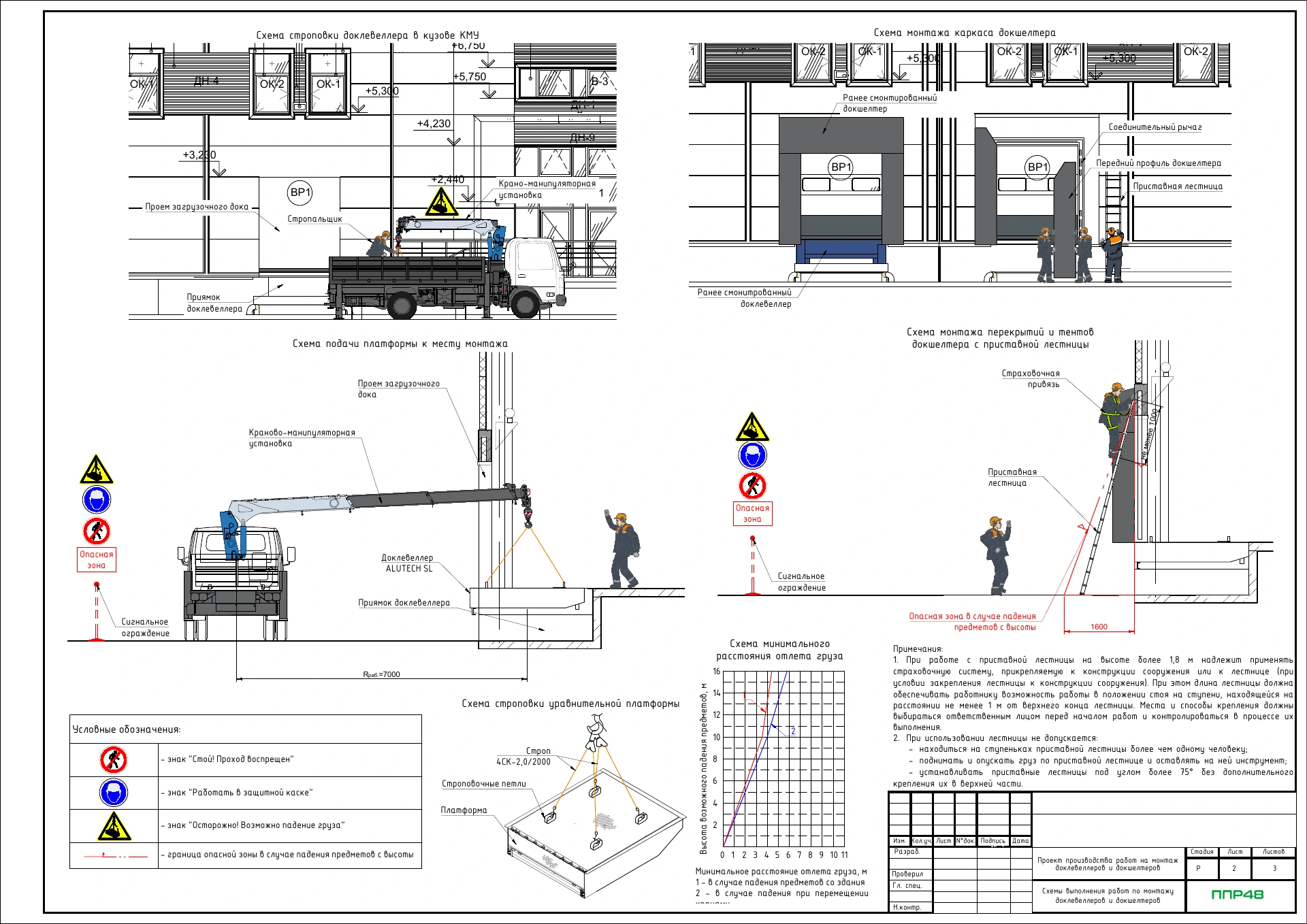

- схемы подачи доклевеллера к месту установки;
- строповки платформы;
- привязки докшелтера;

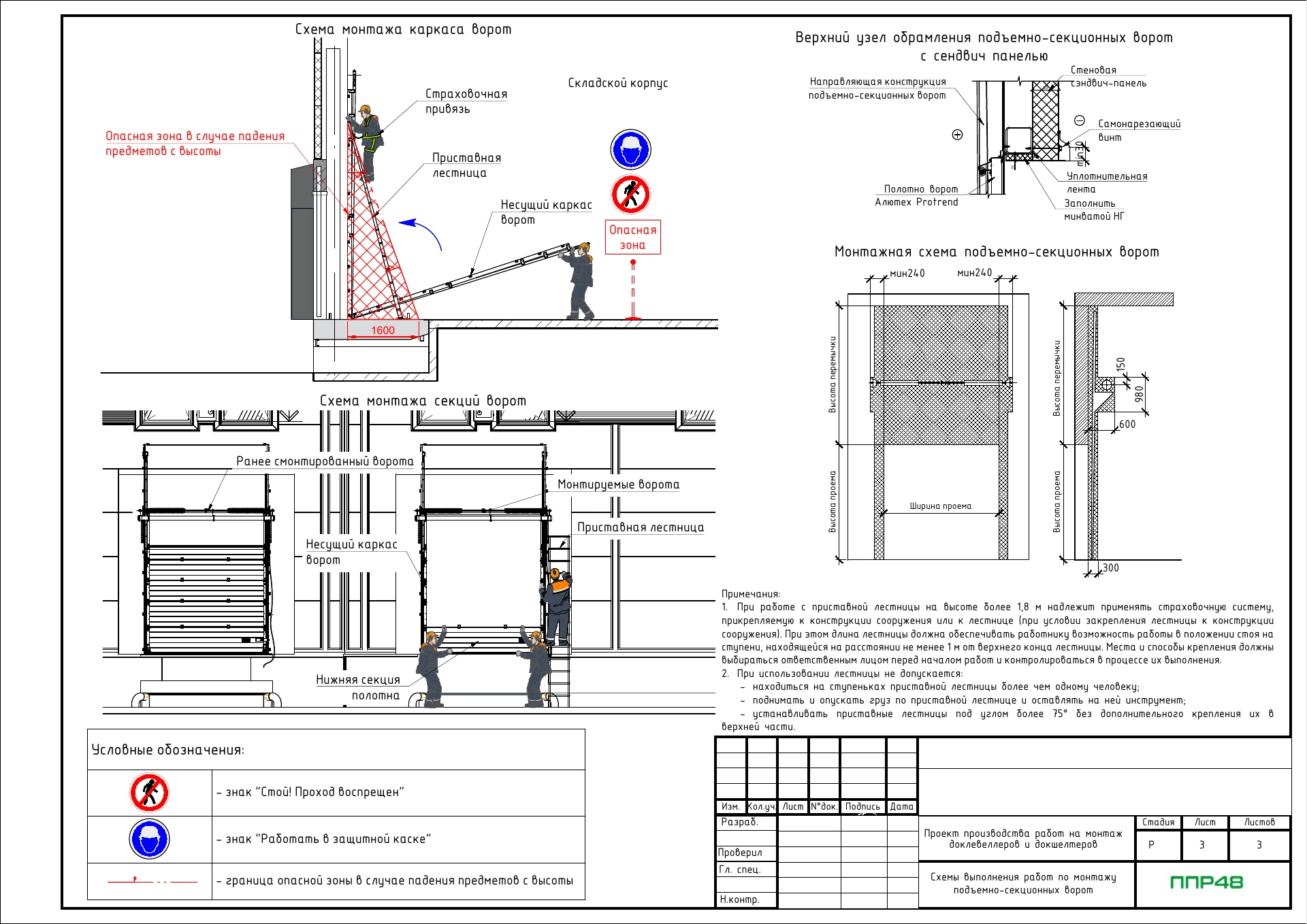

- решения по секционным воротам.
Для каждого вида оборудования сохранили ссылки на паспортные данные и соответствующий участок исходного плана. Вопросы по готовности проемов и опорных частей оформили как проверяемые исходные условия, а не как неподтвержденные допущения.
Что мы проверили перед выпуском согласованной редакции
Внутренняя проверка
При внутреннем рецензировании сопоставили размеры проемов, марки оборудования, проектные отметки, грузовые характеристики и обозначения на всех трех листах. Особое внимание уделили взаимному расположению докового оборудования и ворот, чтобы решения разных разделов не противоречили друг другу.
Обработка замечаний и финализация
Комментарии заказчика распределили по связанным пунктам и схемам, после чего повторно проверили комплект. В итоговой редакции исходные данные, оборудование и проектные привязки объединены в прозрачную структуру. Заказчик получил ППР, по которому удобно согласовывать каждую доковую позицию и прослеживать основание выбранного решения от паспорта изделия до графического листа. При последующей замене модели оборудования достаточно обновить ее паспортные характеристики, привязанный фрагмент и связанные пункты, не перерабатывая документ полностью.
