Проект электроснабжения шлюза в составе капитального ремонта гидроузла

Как разделили трассу, оборудование и кабельные операции

Для шлюза требовался ППР на наружные сети электроснабжения и электроосвещения в составе капитального ремонта гидроузла. Мы сопоставили планы трасс, существующие сооружения, характеристики кабеля, кабельных барабанов и применяемого оборудования.

Определение участков с индивидуальными решениями

Отдельно определили участки, где общие требования недостаточны и нужны собственные проектные схемы с привязками и ограничениями площадки.

Состав графической части

Графическую часть разделили на три листа:

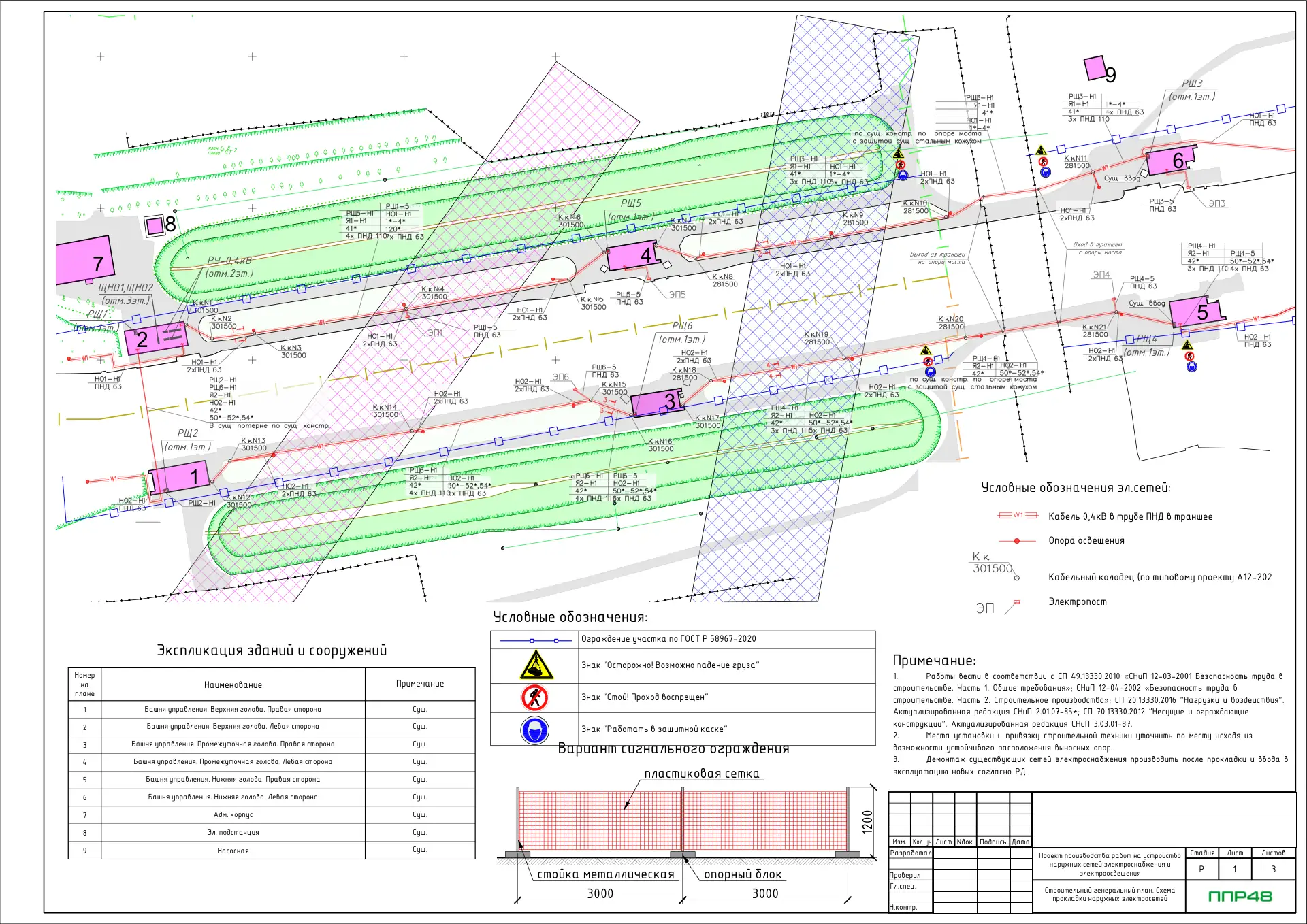

• первый связал трассу с общей организацией территории;

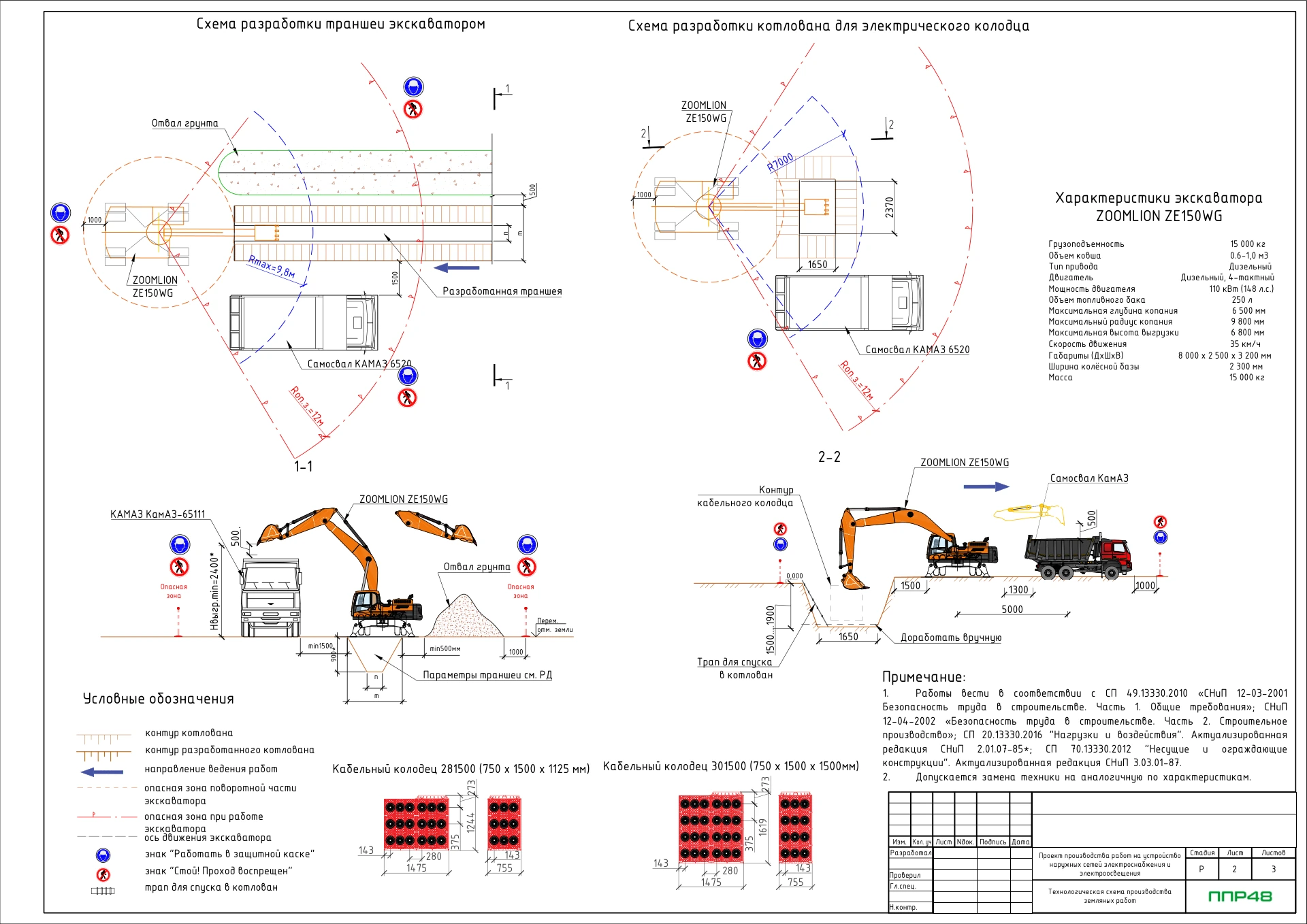

• второй раскрыл проектные положения техники и характерные узлы;

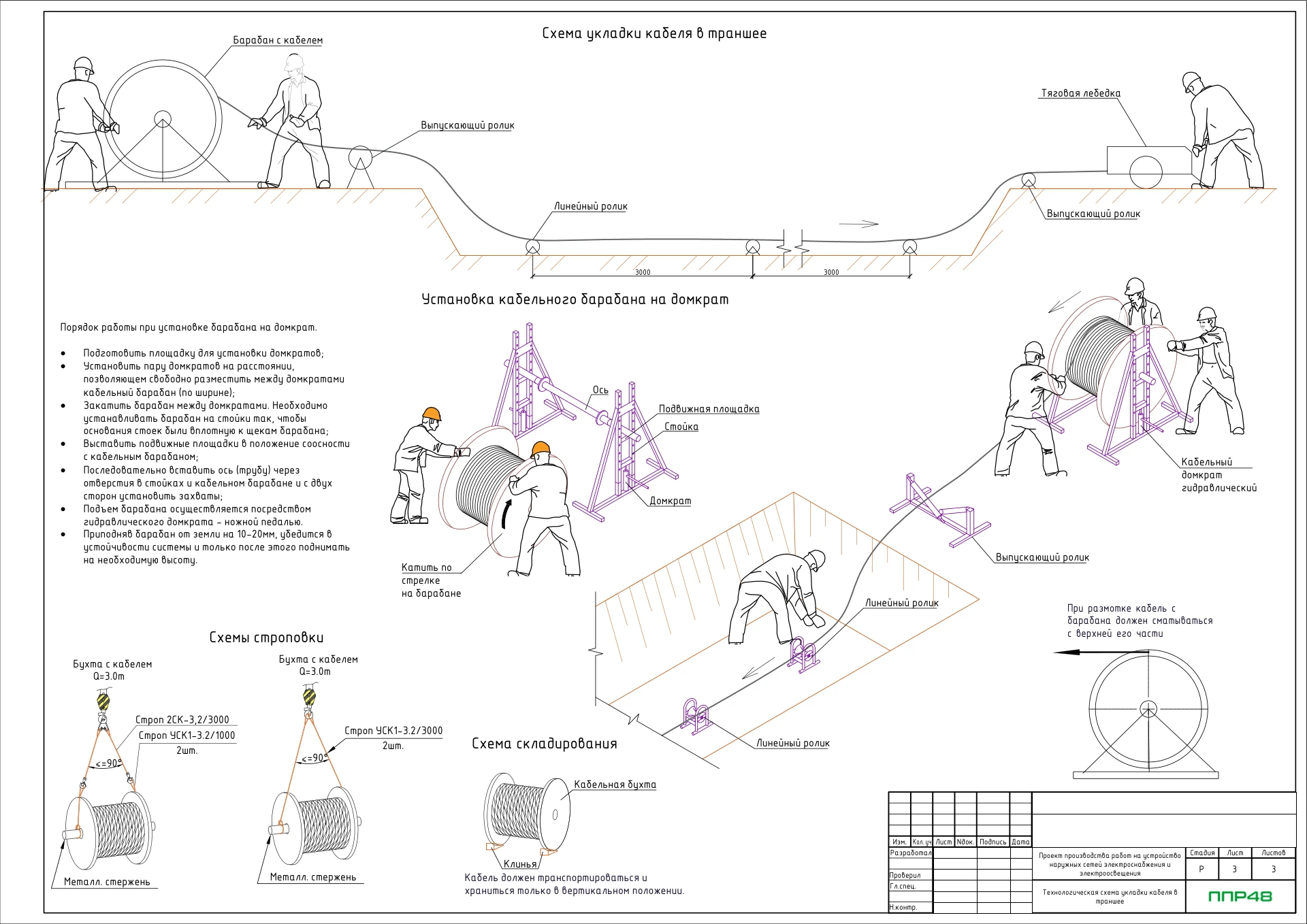

• третий собрал схемы перемещения, складирования и обращения с кабелем.

Во всех материалах использовали одинаковые марки, условные обозначения и ссылки, чтобы технические решения проверялись как единый комплект.

Почему кабельные схемы проверяли отдельно от генплана

Необходимость отдельной проверки кабельных схем

Генеральный план подтверждал пространственную привязку, но не раскрывал параметры кабельных барабанов, роликов и грузозахватных приспособлений. Поэтому детальные схемы прошли отдельную инженерную проверку.

Инженерная проверка и финализация

Мы сверили:

• размеры;
• массы;
• марки оснастки;
• направления размотки;
• соответствие пояснений графике.

Затем сопоставили результаты с исходными характеристиками и текстовой частью ППР. Замечания распределили по зависимым листам и внесли синхронно, исключив разные версии одних данных. Заказчик получил проект, в котором общая трасса связана с детальными решениями, а каждый технический параметр имеет понятный источник. Такая структура облегчила согласование и позволяет обновлять отдельную кабельную схему без переработки всего комплекта электроснабжения шлюза. Перечень связей показывает, какие планы, пояснения и характеристики необходимо обязательно перепроверить после изменения кабеля или оборудования.
