ППР для контрольно-пропускного пункта и дизель-генераторной установки

Как объединили два здания в одной проектной модели

Заказчику требовался единый ППР для контрольно-пропускного пункта и здания дизель-генераторной установки на реконструируемой площадке. Мы сопоставили генеральный план, конструктивные решения, габариты зданий, существующие сооружения и доступные проезды. Затем определили общие организационные условия и разделили индивидуальные решения, относящиеся только к одному из двух объектов.

Построение структуры вокруг семи чертежей

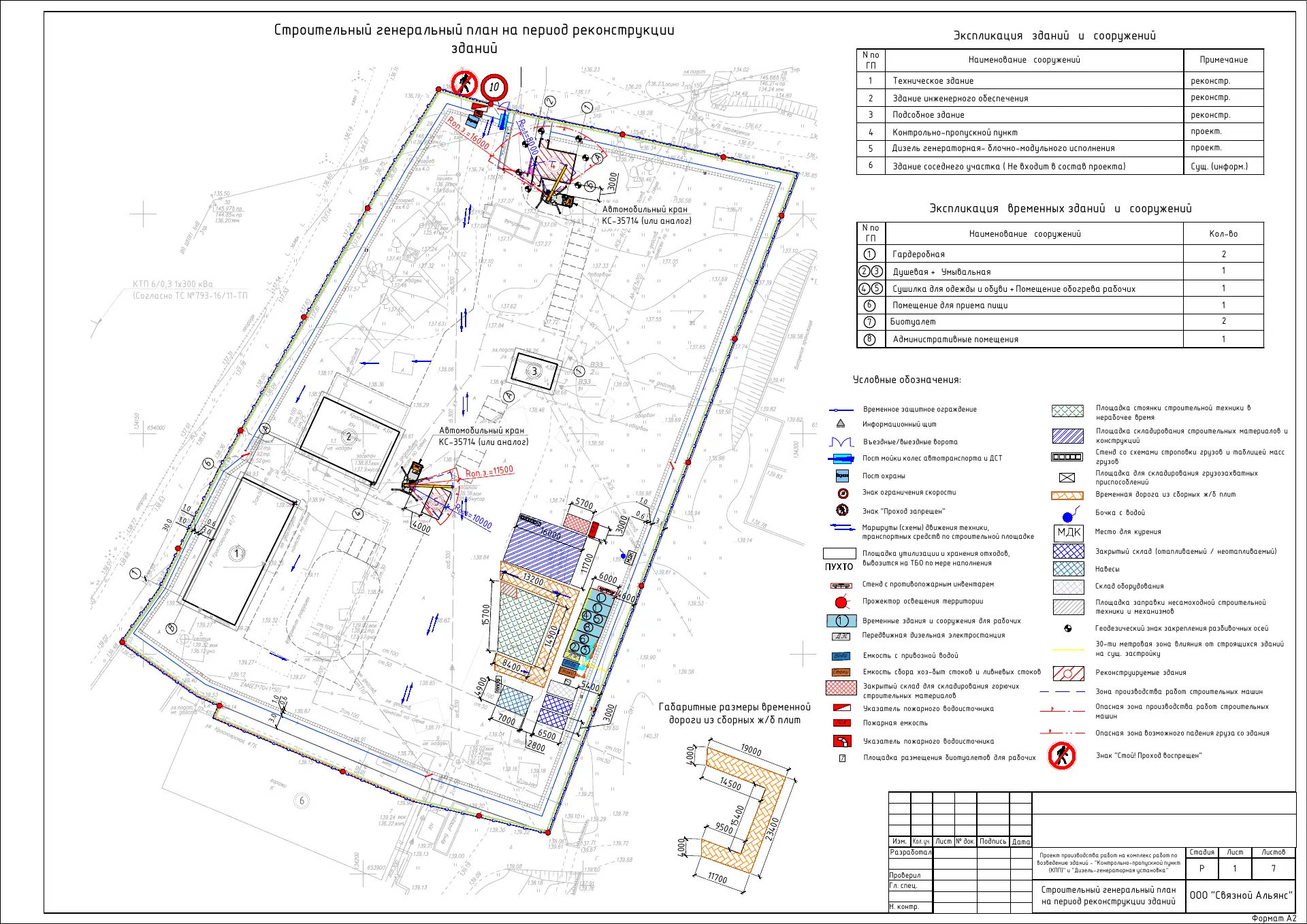

Структуру документа построили вокруг семи взаимосвязанных чертежей. Стройгенплан стал основой для проверки проектных зон и привязок, а последующие листы раскрыли:

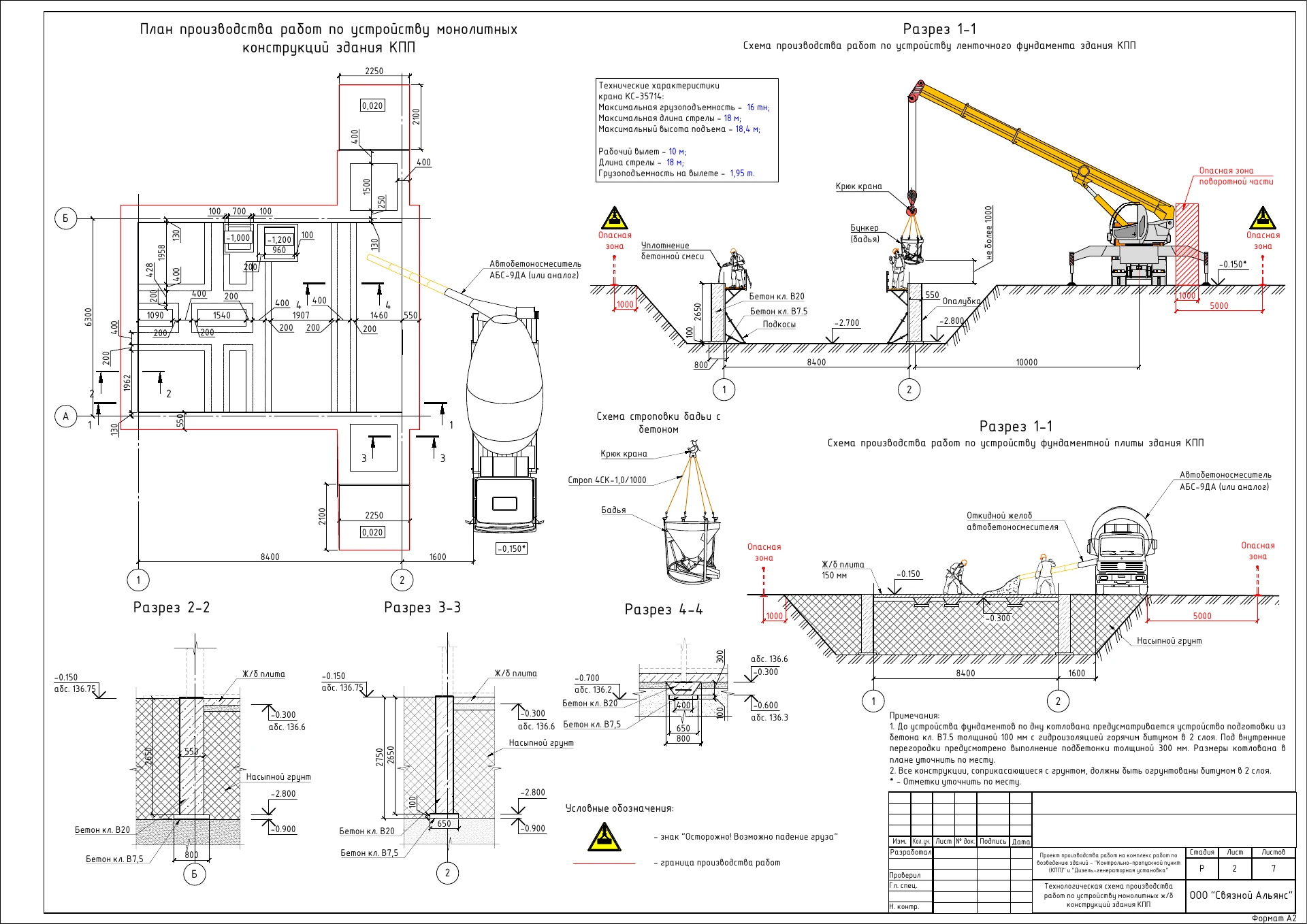

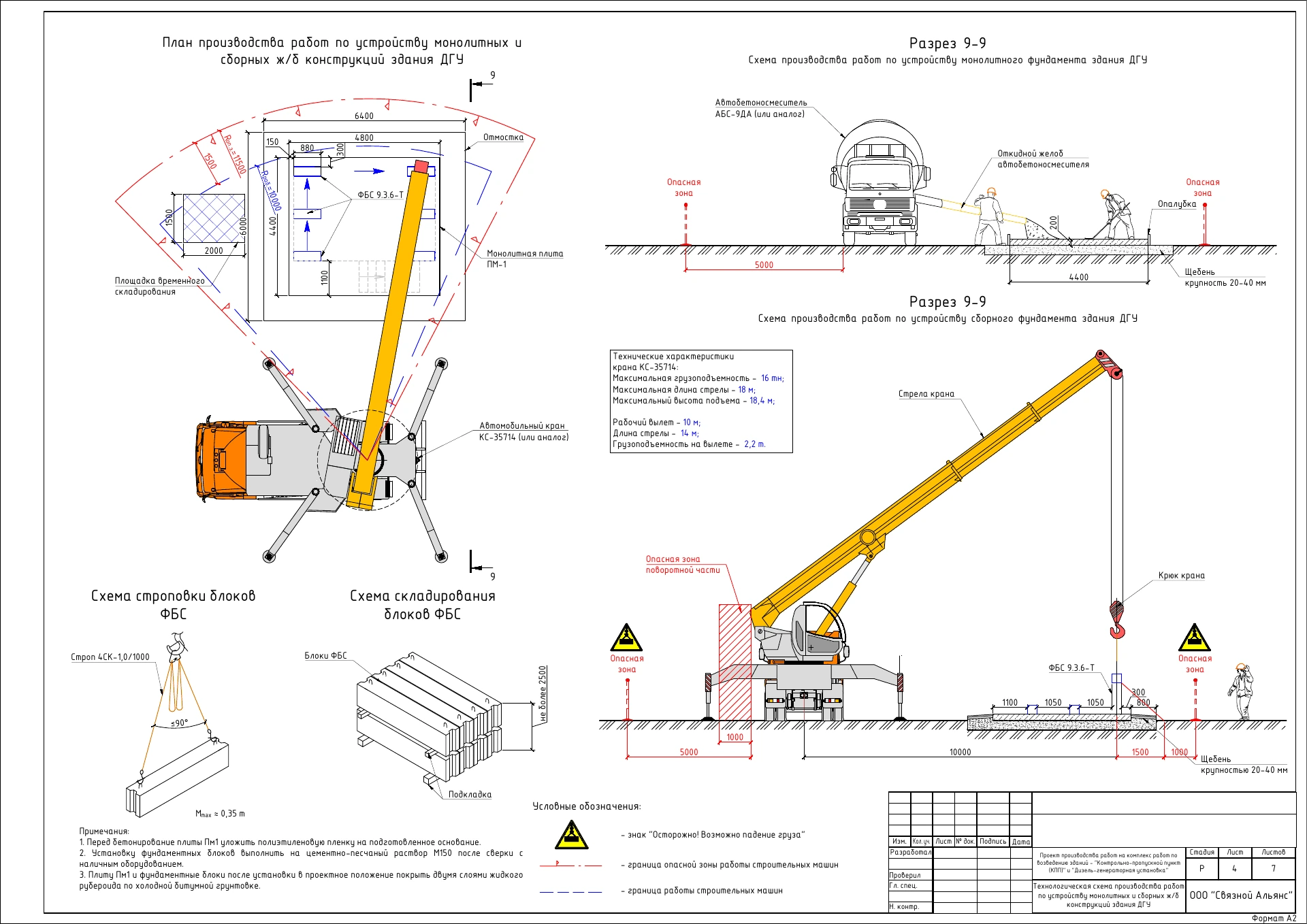

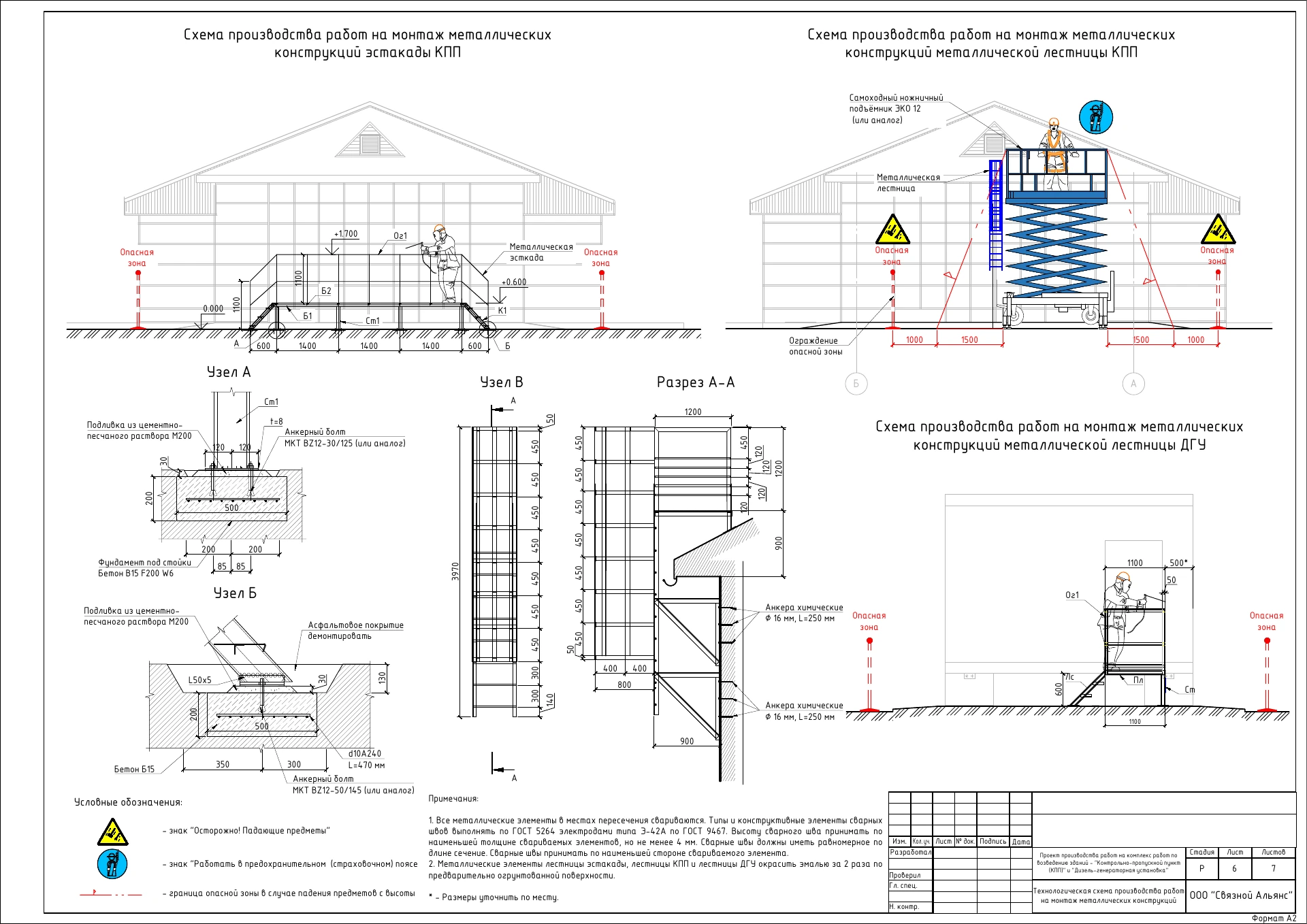

• характерные конструктивные схемы;

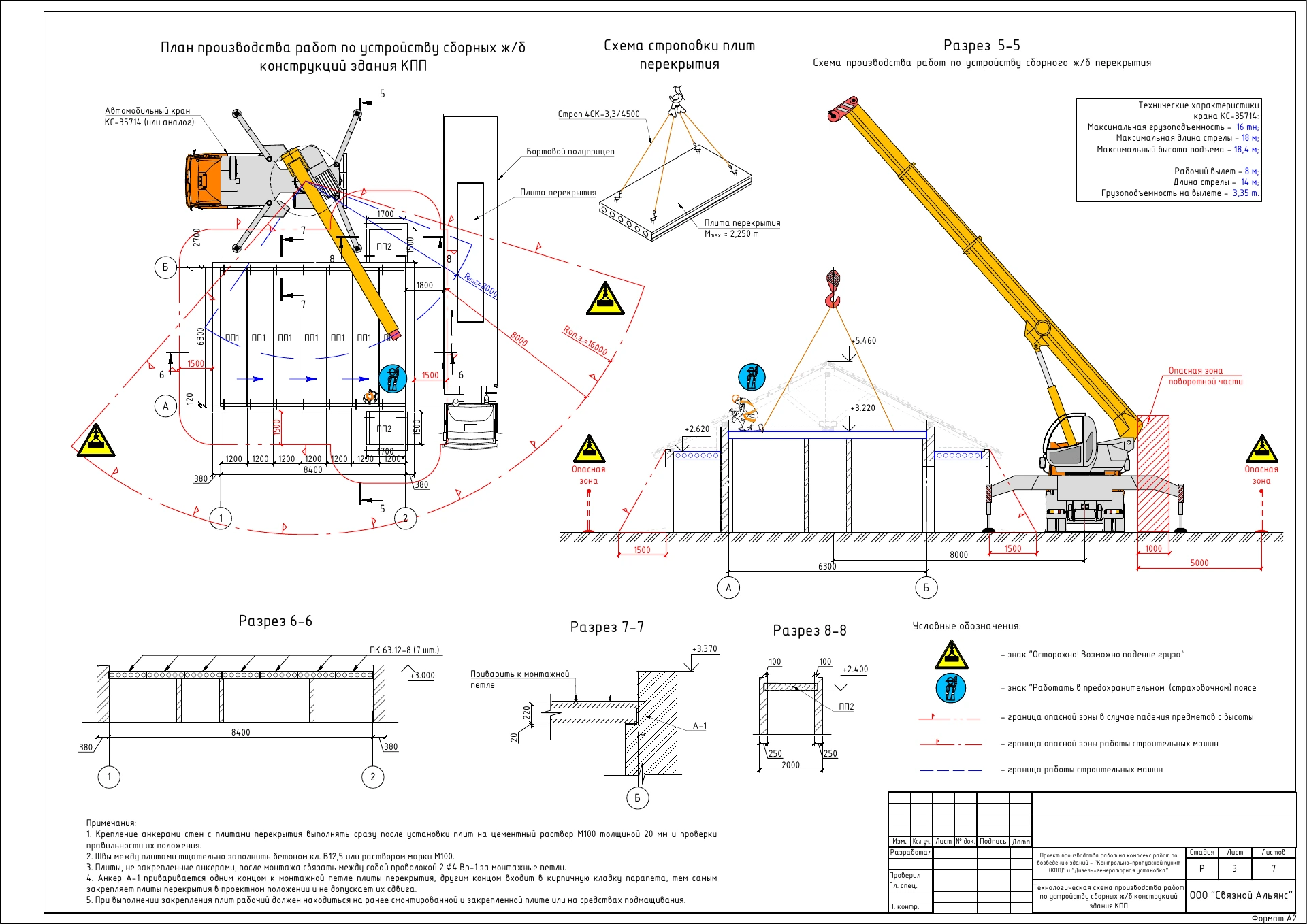

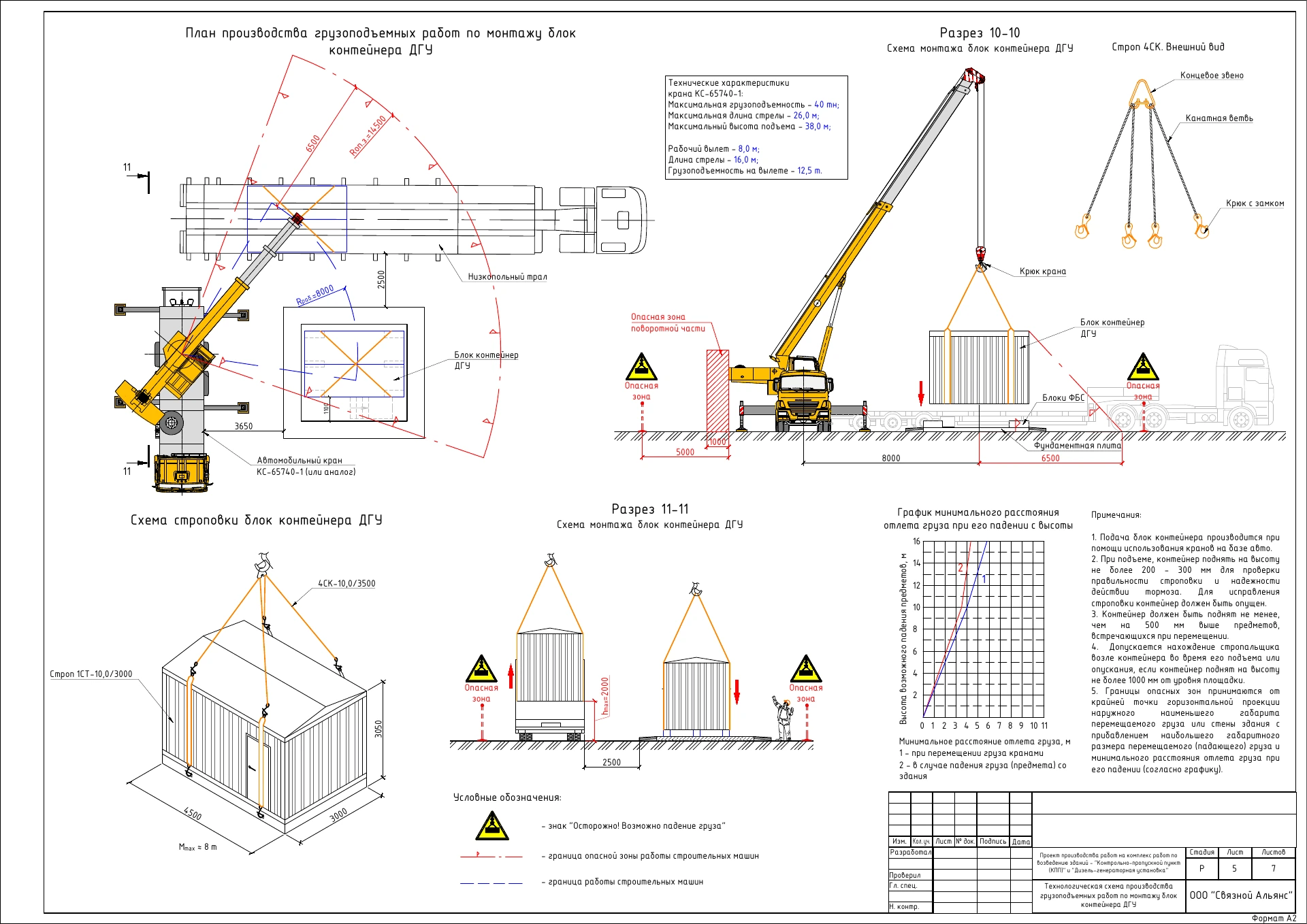

• грузозахватные решения;

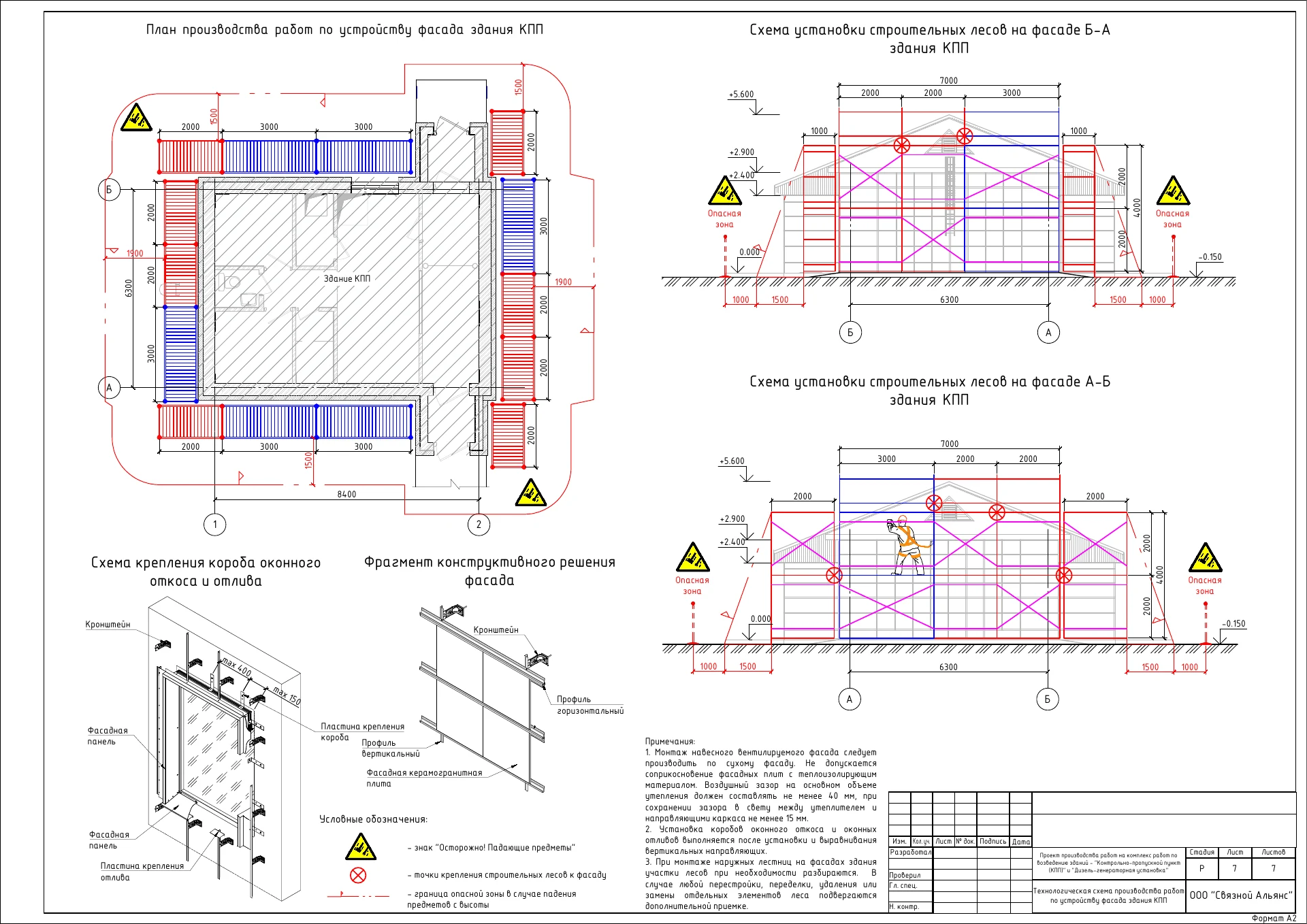

• средства подмащивания.

Единые обозначения и модель

Во всех материалах сохранили одинаковые названия зданий, отметки и условные обозначения, чтобы комплект читался как единая модель.

Почему семь листов упростили проверку и утверждение

Самостоятельные задачи листов

Каждый графический лист получил самостоятельную задачу, но был связан с общей пояснительной запиской. Мы проверили, чтобы частные узлы не противоречили генплану, а параметры проектной техники и оснастки совпадали на разрезах и схемах. Спорные исходные данные вынесли в перечень вопросов, требующих подтверждения, вместо их произвольного заполнения.

Проверка и финализация

Перед выпуском другой специалист сверил:

• размеры;
• марки;
• ссылки;
• листы;
• границы проектных решений.

После обработки замечаний изменения внесли во все зависимые материалы. Заказчик получил компактный ППР, в котором решения по двум зданиям не смешаны, но объединены общей логикой согласования. При корректировке одного объекта можно быстро определить затрагиваемые листы и сохранить актуальность остального комплекта. Это сократило объём повторной проверки для заказчика и сделало последующее утверждение изменений более прозрачным.
