Проект производства работ для шинопровода автобусного парка

От трассировки до состава графической части

Исходный комплект относился к внутриплощадочным сетям электроснабжения нового автобусного парка. Мы проверили генеральный план, положения трансформаторных подстанций, направления шинопроводов, номенклатуру секций и ограничения строительной площадки. Протяженные трассы разделили на понятные проектные фрагменты, сохранив общую систему обозначений и связей между питающими линиями.

Анализ исходных данных и трассировка

Проверили генеральный план, положения подстанций, направления шинопроводов, номенклатуру секций и ограничения площадки. Протяжённые трассы разделили на фрагменты с сохранением общей системы обозначений и связей.

Формирование состава графической и текстовой частей

В состав графики включили:

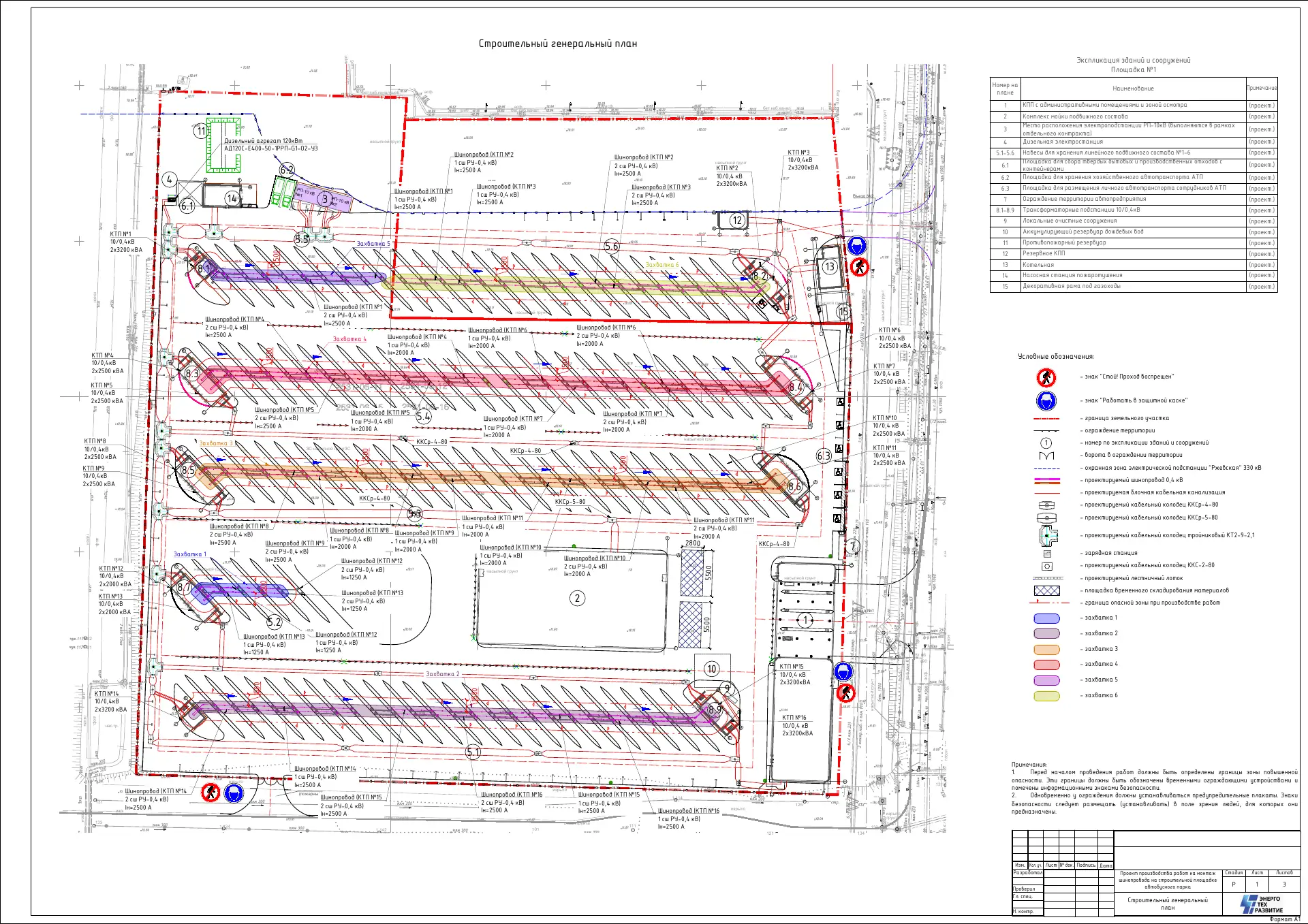

• стройгенплан;

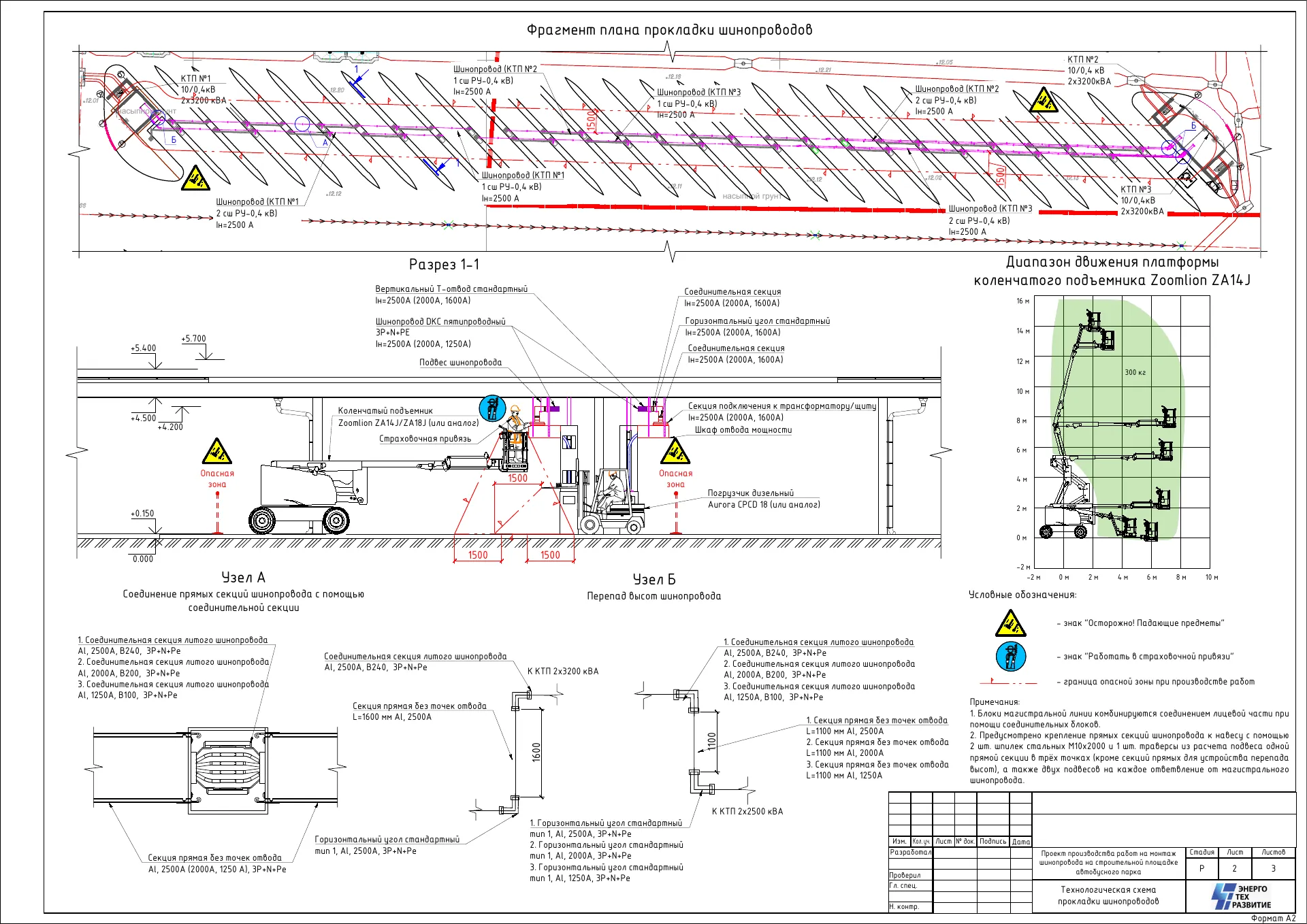

• план трасс;
• характерные разрезы;

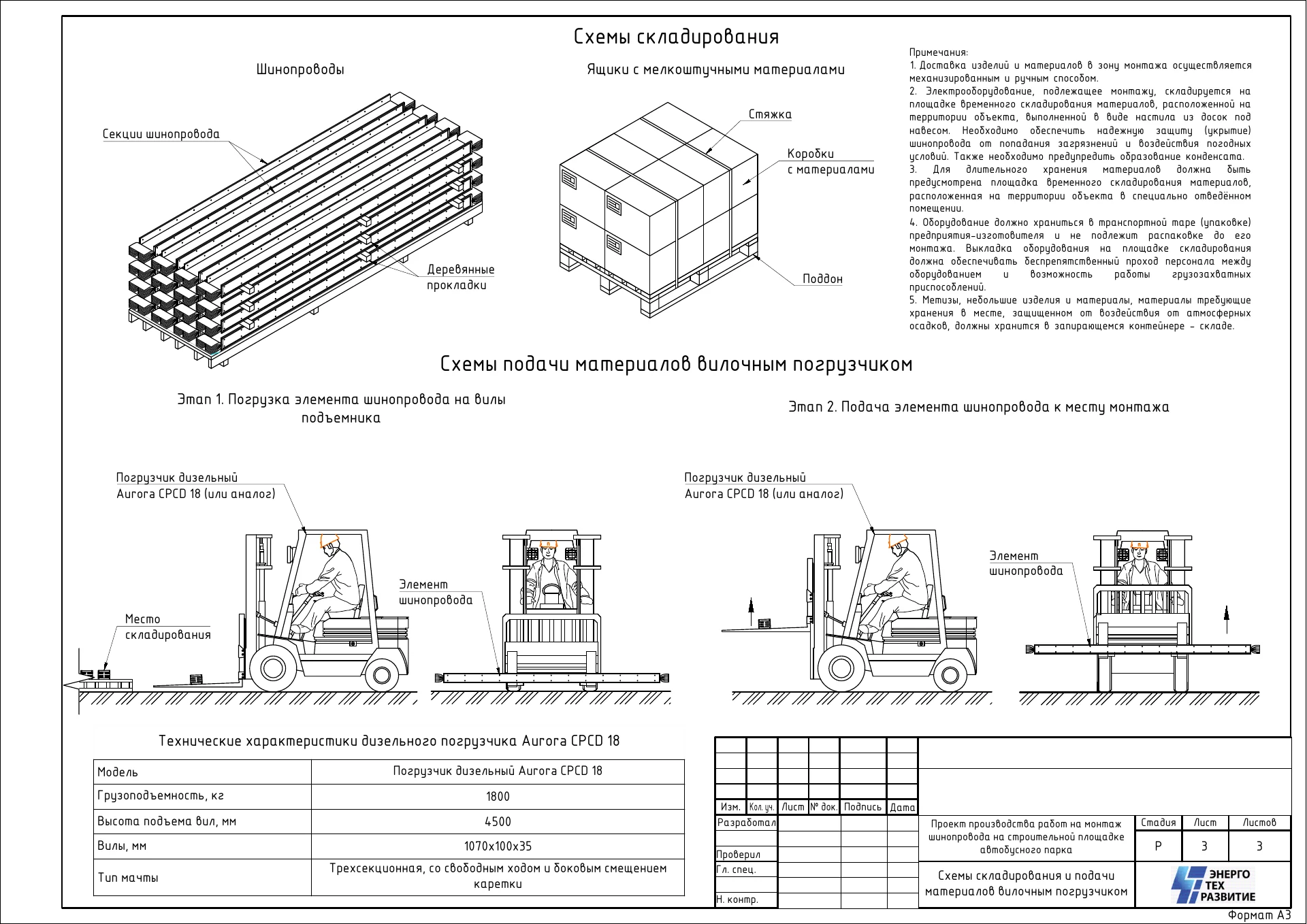

• схему складирования элементов.

Отдельно проработали проектные положения погрузочной техники и требования к временным площадкам. Текстовую часть связали с листами через конкретные ссылки, чтобы организационные решения проверялись по чертежу, а не воспринимались как универсальные формулировки.

Что заказчик получил после согласования документа

Увязка обозначений и проверка

При согласовании мы проверили, одинаково ли обозначены линии, подстанции, участки хранения и элементы шинопровода во всех разделах. Замечания по трассам и логистике распределили между планами и пояснительной запиской. Дополнительное внимание уделили тому, чтобы графические листы оставались читаемыми при большом количестве параллельных проектных направлений.

Результат и преимущества структуры

Заказчик получил ППР, где электроснабжение площадки представлено как единая проектная система. По комплекту можно проследить связь от конкретной подстанции до участка трассы и соответствующей схемы хранения. Такая структура упрощает повторное рассмотрение документа и позволяет точечно обновлять отдельную линию при изменении рабочей документации, не нарушая логику остальных разделов. Реестр проектных связей показывает, какие планы, разрезы и пояснения требуют совместного пересмотра после корректировки конкретного участка шинопровода на территории нового автобусного парка и его электротехнической инфраструктуры.
